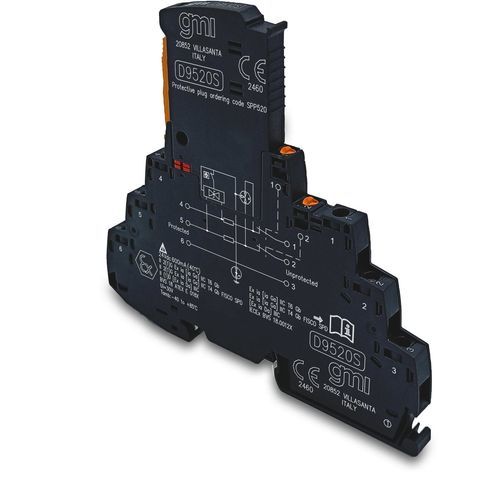

D1/C1/C2/C3类避雷器 D9520S

SIL 3 信号系统浪涌保护装置 D9520SD9520S 型为测控和安全系统的浮动 I/O 三线信号提供两级浪涌保护。它的宽度仅为 6 毫米，可以方便地安装在任何调度柜或配电柜中。它由一个保护插头和一个底座元件组成。根据 IEC 61508:2010 标准，SIL 3 可从 0 区（20 区）输入，并可安装在 1 区和 2 区。通过断开刀断开信号回路。高密度，每通道 6.2 mm。兼容 HART。技术数据电源额定系统电压 Un24 V DCM 最大连续工作电压 Uc30 V DCR 额定电流 600 mA (40°C)保护IEC 测试分类C1 / C2 / C3 / D1信号类型保护0/4-20 mA HART、数字 I/O、World FIP、F&G额定放电电流 (In)(8/20) μs：5 kA（铁芯-铁芯） 5 kA（铁芯-接地） 5 kA（铁芯-接地）冲击放电电流 (Iimp)(10/350) μs： 0.5 kA（磁芯-磁芯） 0.5 kA（磁芯-接地） 0.5 kA（磁芯-接地） 总放电电流 (Itotal)(8/20) μs：10kA 最大总放电电流 (Imax)(8/20) μs：20kA (一次)串联电阻1.65Ω ± 20%电压保护等级 (Up)≤ 150 V (C1 - 1 kV/500 A) 铁芯-铁芯≤ 275 V (C2 - 10 kV/5 kA) 铁芯-铁芯≤ 55 V (C3 - 100 A) 铁芯-铁芯≤ 750 V (C1 - 1 kV/500 A) 铁芯-接地≤ 750 V (C2 - 10 kV/5 kA) 铁芯-接地≤ 1.2 KV (C3 - 100 A) 铁芯-接地≤ 80 V (C1 - 1 kV/500 A) 铁芯-接地≤ 125 V (C2 - 10 kV/5 kA) 铁芯-接地≤ 55 V (C3 - 100 A) 铁芯-接地响应时间 tA≤ 1 ns (铁芯-铁芯) ≤ 1 ns (铁芯-接地) ≤ 100 ns (铁芯-接地)环境条件工作温度温度限制 -40 至 +85 °C，相对湿度 5% 至 95%。安装类型EN/IEC60715 TH 35 DIN 导轨。重量约 43 g。连接螺钉接线端子，最大可连接 2.5 mm2 柔性端子。安装位置安装在安全区或 2 区或 1 区，IIC T4...T6 组.防护等级 IP20.DimensionsWidth 6.2 mm, Depth 100 mm, Height 105.8 mm.认证ATEX：DEKRA ATEX D9410、D9420、D9510、D9520 系列英文证书（欧洲，BVS 18 ATEX E 018 X，DEKRA，2022-07-12）IECEx：DEKRA IECEx D9410、D9420、D9510、D9520 系列证书（国际，IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL: EXIDA GM 17/11-006 R008 Analysis for SIL Application D9510S, D9520S (International, GM 17/11-006 R008, EXIDA, 2018-03-28)Declarations of ConformityEU Declaration of Conformity for D9410, D9420, D9510, D9520Characteristics / Technical SpecificationsModel：D9520SCategory：I/O 信号和信号浪涌保护宽度：6.2 毫米深度：100 毫米高度：105.8 毫米重量：约 43 克安装：EN/IEC60715 TH 35 DIN 导轨防护等级：IP20工作温度：-40°CIP20 工作温度：-40 至 +85 °C 相对湿度：5% 至 95% 标称系统电压：24 V DCM 最大连续工作电压：30 V DCR 额定电流：600 mA (40°C)串联电阻：1.65Ω ± 20%IEC 测试分类：C1 / C2 / C3 / D1HART 兼容SIL 3，符合 IEC 61508:2010 标准
