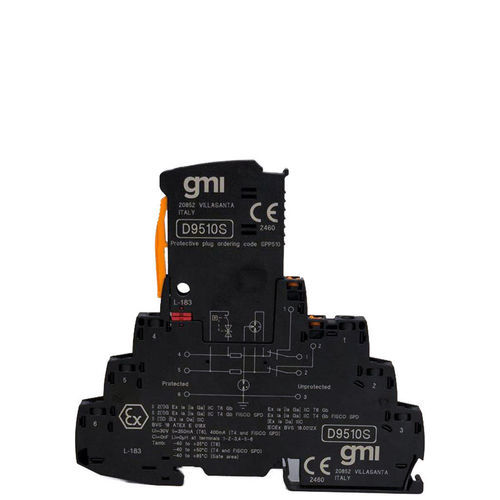

D1/C1/C2/C3类避雷器 D9510S

SIL 3 信号系统浪涌保护装置 D9510SD9510S 型为测控和安全系统的浮动 I/O 两线制信号提供两级浪涌保护。它的宽度仅为 6 毫米，可以方便地安装在任何调度柜或配电柜中。它由一个保护插头和一个底座元件组成。根据 IEC 61508:2010 标准，SIL 3 可从 0 区（20 区）输入，安装在 1 区和 2 区。高密度，每通道 6.2 mm，兼容 HART。技术规格：电源：标称系统电压 Un：24 V DCMax 连续工作电压 Uc：30 V DCR 额定电流：600 V DCMax 连续工作电压 Uc：30 V DCR额定电流：600 mA (40°C)保护：IEC 测试分类：C1 / C2 / C3 / D1信号类型保护：0/4-20 mA HART、数字 I/O、World FIP、F&GNominal discharge current (In)：(8/20) μs：5 kA（铁芯-铁芯） 5 kA（铁芯-接地）脉冲放电电流 (Iimp)：(10/350) μs： 0.5 kA（磁芯-磁芯） 0.5 kA（磁芯-接地）总放电电流 (Itotal)：(8/20) μs：10kAMax 总放电电流 (Imax)：(8/20) μs：20kA (一次)串联电阻：1.65Ω ± 20%电压保护等级 (Up)：≤ 55 V (C1 - 1 kV/500 A) 铁芯-铁芯；≤ 65 V (C2 - 10 kV/5 kA) 铁芯-铁芯；≤ 55 V (C3 - 100 A) 铁芯-铁芯；≤ 900 V (C1 - 1 kV/500 A) 铁芯-接地；≤ 1.05 KV (C2 - 10 kV/5 kA) 铁芯接地；≤ 1.4 KV (C3 - 100 A) 铁芯接地响应时间 tA：≤ 1 ns (铁芯)，≤ 100 ns (铁芯接地)环境条件：工作温度：-40 至 +85 °C 相对湿度：5% 至 95%安装：类型：EN/IEC60715 TH 35 DIN 导轨重量：约 42 克连接：螺钉接线端子，最多可连接 2.5 mm2 柔性端子位置：安装在安全区或 2 区或 1 区，IIC T4...T6 组保护等级：IP20：IP20 尺寸：宽度 6.2 mm，深度 100 mm，高度 105.8 mm认证：ATEX：DEKRA ATEX D9410、D9420、D9510、D9520 系列英文证书（BVS 18 ATEX E 018 X，DEKRA，2022-07-12）IECEx：DEKRA IECEx D9410、D9420、D9510、D9520 系列证书（IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL: EXIDA GM 17/11-006 R008 Analysis for SIL Application D9510S, D9520S (GM 17/11-006 R008, EXIDA, 2018-03-28)Declarations of Conformity:EU Declaration of Conformity for D9410, D9420, D9510, D9520
