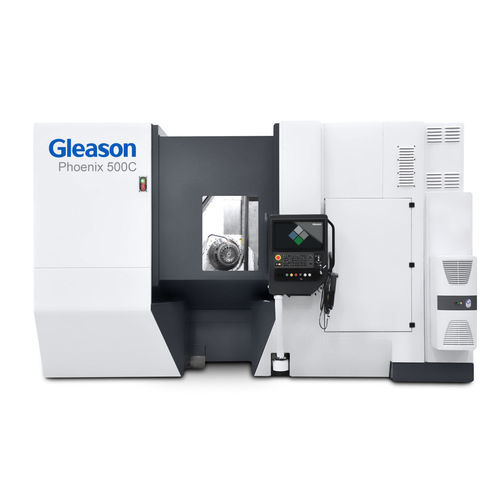

CNC数控齿轮切削机 Phoenix® 500C

卧式用于圆锥齿轮

产品概述
Gleason的Phoenix® 500C锥齿轮切削机床，针对卡车、公交及类似尺寸应用的中高产量精密锥齿轮加工，提供速度、灵活性与易用性的工程设计。

多功能性与支持齿轮类型
500C可用于制造多种锥齿轮及相关零部件。

可加工齿轮类型

• 直锥齿轮
• 冠形（齿面微调）齿形
• Super Reduction Hypoid (SRH)
• Zerol® 齿轮
• 螺旋锥齿轮
• 准双曲面/哈伊波伊德齿轮
• 联轴器及带前轮毂的直锥齿轮

速度与生产力
刀具与工件近距离布局使机床动作更短、更快，切削间隔时间（chip-to-chip）非常短，适合高产量加工。

静态与动态刚性
立柱和滑块的设计保证了出色的静态与动态刚性；导轨与滚珠丝杠具备良好保护，整体采用坚固且精密的部件以满足严苛生产需求。

集成倒角功能
可选的连续端面倒角功能可实现对齿顶的加工，且倒角装置在切削区以外得到保护。

显著减少非生产时间
灵活的机器人自动化可实现极短的工件更换时间，并支持对重达150 kg工件的上下料处理。

综合自动化
可配套格里森的堆叠托盘与托盘化自动化方案，且可按需在产线中集成清洗、激光打标、倒角/去毛刺与检测等辅助工艺。

控制与软件
可配置现代CNC控制（Fanuc 30i或Siemens 840D）及GEMS机床软件，便于设置、直观操作并具备联网能力。GEMS可在本地部署或云端运行，用于设计、优化与远程监控。

人机工学与维护
操作员工作高度与刀头/工件对齐，无需平台即可方便进入工作区，简化日常操作与维护。

特征 / 技术规格

• 机型：Phoenix® 500C
• 最大工件直径：500 mm
• 齿数范围：1–300
• 最大刀盘直径（FM）：14"
• 最大刀盘半径（FH）：210 mm
• 工件搬运（机器人自动化时）：最长可达150 kg
• 支持齿轮类型：直锥、冠形、SRH、Zerol®、螺旋、准双曲面/哈伊波伊德、联轴器等
• 自动化选项：堆叠托盘、托盘化、激光打标、倒角/去毛刺、清洗、检测
• 控制系统：Fanuc 30i 或 Siemens 840D（可选）
• 软件：GEMS（本地或云端）用于设计、优化与网络集成
