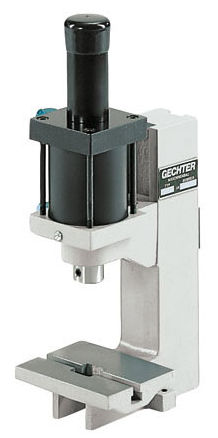

气动压机 2 LP

带有操控杆

概述
LP系列采用特殊多腔气缸，空气消耗非常低，标配连续可调的40 mm行程。压入力：在额定工作压力下为2 kN。

尺寸表
C: 260
D: 120
E: 70
F: 55
G: 39
U: 22
V: Ø 10 H7
X: 83-180
X1: 0-40
Ymax: 497

独特之处
无间隙可调棱柱导向。前部夹持件可拆卸；拆卸时夹持销不会损坏。

附件

• 压机：标准行程 40 mm

技术参数

• 压机类型：气动膝式压机
• 驱动方式：带控制（可选）
• 外伸（悬伸）：70 mm
• 安装高度可调：83 mm - 180 mm
• 行程长度：0 mm - 40 mm
• 压入力 / 参考压力：2 kN / 6 bar
• 动力产生：气缸
• 工作压力：3 - 7 bar
• 安装孔：Ø 10 H7
• 刀具夹持：紧定螺钉
• 防转导向：防转，间隙 ± 0.2 mm
• 导向部高度调节：手动
• 导向部每螺钉紧固力矩：70 Nm
• 气动连接管：1/4''
• 双手安全控制 ES06：可选
• 双手安全控制 ZS06：可选
• 双手安全控制 Spice Flex：可选
• 标准颜色：RAL 7035
• 重量：8 kg
