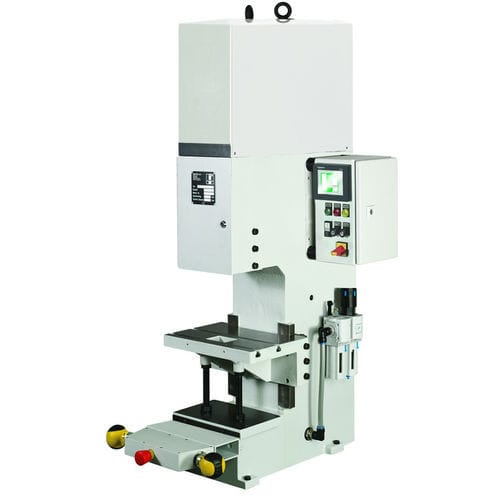

液压气动式压机 110 HPCC形
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压气动式
- 结构
- C形
- 力度
110 kN
- 开口
最多: 295 mm
(12 in)最少: 0 mm
(0 in)- 行程
最多: 100 mm
(3.937 in)最少: 50 mm
(1.969 in)- 最大压力
6 bar
(87 psi)- 重量
320 kg
(705 lb)- 总长度
101 cm
(40 in)- 总宽度
54 cm
(21 in)- 总高度
142 cm
(56 in)
产品介绍
概述
HPC系列液气压式C型压力机，适用于精密且高力值的压装工况。紧凑的C型结构，安装高度可调，提供可选行程与力行程组合，并可选配控制和安全装置。
尺寸表
A2: 1010
B: 540
D: 360
E: 160
G: 71
Xmax: 295
Y: 1420
供给 / 底座
配件
滑动台
技术规格
HPC系列液气压式C型压力机，适用于精密且高力值的压装工况。紧凑的C型结构，安装高度可调，提供可选行程与力行程组合，并可选配控制和安全装置。
尺寸表
A2: 1010
B: 540
D: 360
E: 160
G: 71
Xmax: 295
Y: 1420
供给 / 底座
- X1 = 行程50 mm，力行程6 mm
- X1 = 行程100 mm，力行程6 mm
- X1 = 行程50 mm，力行程12 mm
- X1 = 行程100 mm，力行程12 mm，支持按需定制行程长度
配件
- 无肩夹紧销
- 带肩夹紧销
- 分度2–24的回转台，适用于配备 SpiceFlex / D-Con 控制的压力机
- 带插头连接的有线脚踏开关，适用于 SpiceFlex / D-Con
- 仅带回转台使用的带孔回转台换盘
- 双手安全控制 ZS08
- SpiceFlex 模块化
滑动台
- 重载滑动台，机械式
- 重载滑动台，机械式，带锁定销
- 重载滑动台，机械式，带电气气动控制
技术规格
- 系列型号: HPC
- 压力机类型: 带可调节工作台的C型支架
- 操作方式: 控制（可选）
- 悬出: 160 mm
- 安装高度可调: 最大 295 mm
- 行程 / 力行程: 50 mm / 6 mm（可提供其他变体）
- 压装力（力行程）: 110 kN
- 压装力（进给）: 8.4 kN
- 拉出力（回程）: 6.7 kN
- 力产生方式: 液气压缸
- 工作压力: 6 bar
- 定位孔: Ø 25 H7
- 夹紧件: 可拆卸夹紧件
- 防扭导向: 棱柱导向
- 导向无间隙可调: 通过调整楔
- 连接软管: 1/2''
- 双手安全控制 ZS08: 可选
- 双手安全控制 SpiceFlex: 可选
- 标准色: RAL 7035
- 重量: 320 kg
