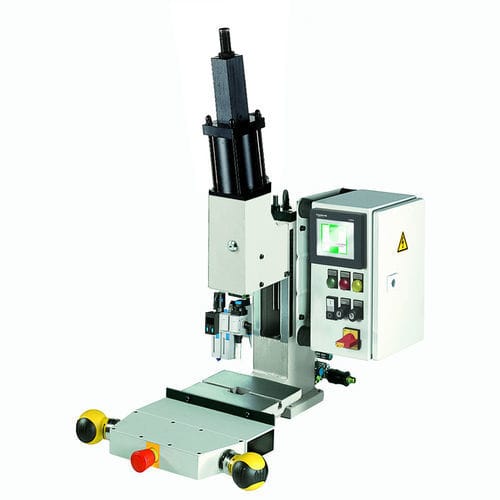

气动压机 20 KHKP

肘杆手动控制

产品概述

• 型号：20 kN KHKP
• 类型：气动膝杆压机
• 操作：手动

尺寸表
A2: 800
B: 580
C: 415
D: 200
E: 200
F: 120
G: 75
U: 21
V: Ø 10 H7
X: 60-225
X1: 0-60
Ymax: 890

供货 / 基本型号

• 带增大安装高度的标准压力机
• 无附件的标准压力机
• 带增大喉部的标准压力机

配件

• 无凸缘夹紧销
• 带凸缘夹紧销
• 分度 2–24 的回转台，适用于配备 SpiceFlex / D-Con 控制的压力机
• 带插头连接的有线脚踏开关，适用于 SpiceFlex / D-Con
• 仅与 RT 一起使用的带孔的回转台换盘
• 双手安全控制 ZS08
• 双手安全控制 ES07
• SpiceFlex 模块化
• 用于简单双手安全控制的 SE 系列

滑台

• 高承载滑台，机械式
• 高承载滑台，机械式，带锁销
• 高承载滑台，机械式，带电气气动控制

GECHTER 独有
无间隙可调棱镜导向。夹紧件可向前拆卸而不会损坏夹紧销。

技术参数

• 压力机类型：气动膝杆压机
• 操作：手动
• 悬出长度：120 mm
• 安装高度可调：60 mm - 220 mm
• 行程长度：0 mm - 60 mm
• 力产生方式：气缸 - 膝杆杠杆
• 下死点最大压力：20 kN
• 工作压力：6 bar
• 定位孔：Ø 10 H7
• 夹持件：可拆卸夹持件
• 防扭导向：棱镜导向
• 导向间隙可调：通过调节螺杆
• 导向单元每螺钉紧固扭矩：90 Nm
• 连接软管：1/4''
• 双手安全控制 ES07：可选
• 双手安全控制 ZS08：可选
• 双手安全控制 Spice Flex：可选
• 压入力：20 kN
• 标准颜色：RAL 7035
• 重量：43 kg
