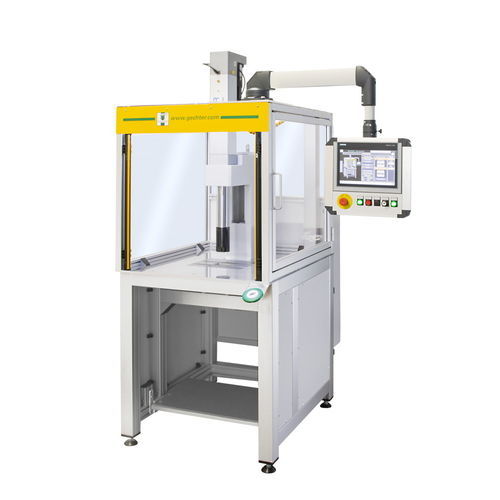

机电压机 40 SRV G601

电子成形装配

概述
伺服压力机 SRV G601，额定压力 40 kN，伺服驱动并集成安全控制（D-Con）。用于具有可重复定位需求的压装和装配工序，带可编程控制接口。

尺寸
A: 713
C: 769
D: 340
E: 300
F: 150
G: 120
U: 50
V: Ø 25 H7
X: 310
X1: 310
Y: 1513

附件

• 圆桌 2–24 分度，适用于配备 SpiceFlex / D-Con 控制的压力机
• 带插头连接的有线脚踏开关，适用于 SpiceFlex / D-Con

技术规格

• 压力机类型: 伺服压力机
• 操作方式: 带控制
• 悬臂距: 300 mm
• 安装高度: 310 mm
• 行程长度: 310 mm
• 力产生方式: 伺服驱动
• 定位孔: Ø15 H7
• 夹持件: 可拆卸夹持件
• 防扭导向: 无扭曲
• 压装力: 40kN
• 换挡速度: 最大 250mm/s
• 电源: 16A/400V
• 安全控制: D-Con
• 重复精度: 0,01mm（热平衡状态下）
• 工具重量: 最大 100kg（无保持制动时 15kg）
• 标准色: RAL 7035
• 整机重量: 495 kg

适用

• 装配中的压装与连接工序
• 生产线中的成形及轻度成形任务
• 与自动送料及换模系统的集成
