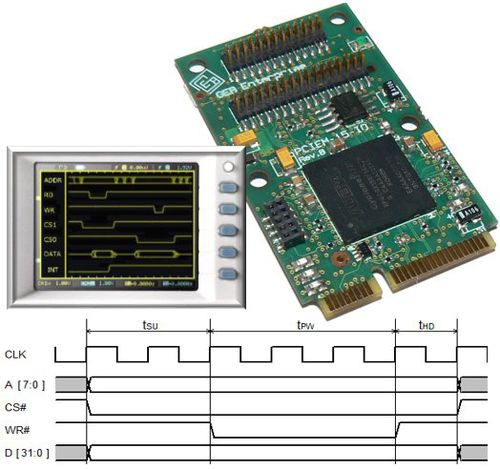

PCI-Express 桥 GPIO-BUS MS64-Windows| 141030-01A1

IOBUS IP是GEB企业设计的一位动态地重新可配置的异步公共汽车大师。 它支持8/16/32数据总线宽，外在中断，固定的潜伏或易变的潜伏公共汽车周期。 IOBUS将是用于奴隶之间的一个主要(Pcie卡片)和一个非特指的数字的通信的公共汽车。 公共汽车支持32个数据位元， 8位地址， 2片选(CS#)，读使能(RD#)，写闪光灯(WR#)，中断请求(INT#)和一个任意等待信号(WAIT#)。 在内部公共汽车边， IOBUS IP与Altera Avalon规格充分是服从的，因此可以容易地增加到所有Altera Qsys设计。 在这边，有二Avalon奴隶接口，第一个被标记MEM允许acces到外部设备。 第二个接口被标记CSR，它实施必须使用到编程时间的位形空间记数器。 CSR选择性地允许编程设定(实验装置)，脉冲宽度(tpw)，占用时间(Th)的读并且写周期并且用户能也使能中断请求和等待信号和他们的极性。
