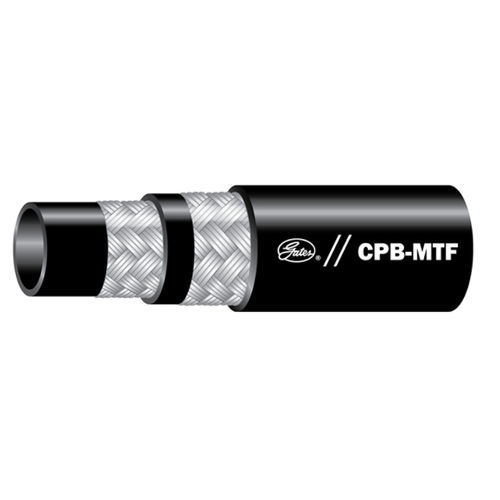

液压软管 CPB Mine - MegaTuff™碳氢化合物用于水钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 输送介质
- 用于水, 液压, 碳氢化合物
- 材料
- 钢
- 应用
- 高压, 用于矿产应用
- 规范
- 欧洲标准
- 其他特性
- 耐磨损, 双股编织, 钢丝增强管
- 内径
最少: 6.4 mm
(0.252 in)最多: 50.8 mm
(2 in)- 外直径
最少: 15 mm
(0.591 in)最多: 66.5 mm
(2.618 in)- 压力
最少: 1,175 psi
最多: 6,525 psi
- 温度
最少: -40 °F
(-40 °C)最多: 212 °F
(100 °C)- 运送长度
最少: 15 m
(49'02" )最多: 107 m
(351'00" )
产品介绍
概述
推荐用于长壁开采设备和支护（顶板支撑）系统的高压液压管路。适用于石油基或水包油乳液类流体。双钢丝编织结构，提供静态和动态工作压力等级，相关数值标注于软管上。
要点
特性与益处
可用零件型号
技术规格
推荐用于长壁开采设备和支护（顶板支撑）系统的高压液压管路。适用于石油基或水包油乳液类流体。双钢丝编织结构，提供静态和动态工作压力等级，相关数值标注于软管上。
要点
- 应用：长壁开采设备及支护系统的高压液压管路。
- 适用流体：石油基或水性乳液流体。
- 接头：兼容 MegaCrimp™（-4、-6、-8、-12、-16、-20）和 GSP（-24、-32）。
- 耐磨性：依据 ISO 6945 的软管对软管和软管对金属磨损测试，MegaTuff™ 的使用寿命可达标准软管的 300 倍。
- 认证测试：在动工作压的 133% 下进行 100,000 次脉冲循环测试。
- 标准：EN 853 2SN（静态工作压力约为破裂压力的 1:2.5）；BCS174 参考近稳态支护回路；并与 SAE 和 ISO 规范做比较。
特性与益处
- 双钢丝编织结构提供独立的静态与动态等级，适配动态载荷较小的支护系统内部油路（BCS174）。
- 针对矿山应用中常见的磨损环境设计，具有更长的使用寿命以及优良的臭氧和耐候性。
可用零件型号
- Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Outside Diameter (in) | Outside Diameter (mm)
- 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
- 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
- 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
- 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
- 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
- 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
- 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
- 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
- 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5
技术规格
- 推荐应用：长壁开采设备及支护系统的高压液压管路。
- 结构：双钢丝编织软管，提供静态与动态压力等级。
- 适用流体：石油基或水性乳液类流体。
- 接头兼容性：MegaCrimp™（-4、-6、-8、-12、-16、-20）和 GSP（-24、-32）。
- 耐磨性：依据 ISO 6945，较标准软管寿命可达 300×。
- 认证测试：在动工作压的 133% 下进行 100,000 次脉冲循环。
- 标准与评级：EN 853 2SN；BCS174 参考用于近稳态回路；与 SAE 和 ISO 规范的比较。
- 可用尺寸/型号：详见“可用零件型号”以获取零件号和尺寸数据。
