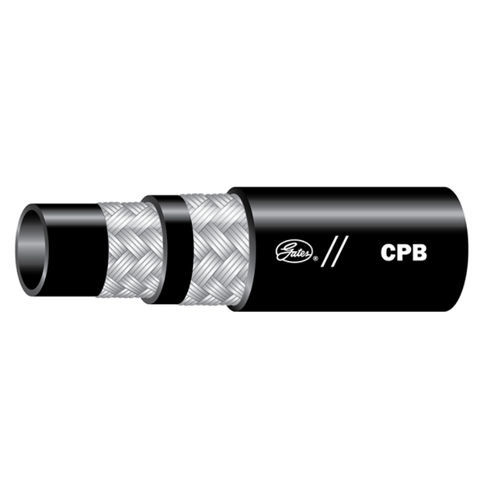

液压软管 CPB Mine

碳氢化合物用于水钢

产品概述
推荐用于长壁采煤设备和支护系统中的高压液压管路。适用于石油基流体或水性乳化液。双丝编织结构，静态和动态工作压力标注于软管上。

主要特性

• 用于长壁采煤设备和支护系统的高压液压管路，适用于石油基流体或水性乳化液。
• 配件：MegaCrimp™（-4、-6、-8、-12、-16、-20）和 GSP（-24、-32）。
• BCS174 所定义的动态工作压力考虑了运行中的频繁压力冲击。
• MegaTuff™ 护套显著提高耐磨性，并改善抗臭氧/耐候性能（ISO 6945 磨损测试）。
• 资格测试：在动态工作压力的133% 下进行100,000 次脉冲循环测试。
• 静态工作压力适用于压力波动很小的回路，可允许更高的额定值。
• BCS174 指出，支护系统内部液压回路几乎处于稳态，动态载荷很小；软管可承受更高的静态额定值。
• 按 EN 853 2SN：静态工作压力允许值与破裂压力约为 1:2.5 的比率。
• 破裂压力以 EN 规范为准（注：Gates 的最低破裂压力更高）。
• 在相关性能方面被指定为优于 SAE 和 ISO 要求。

型号 / 全部零件（表）
部件号 | 产品号 | 描述 | 内径（in） | 内径（mm） | 外径（in） | 外径（mm）
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

技术规格

• 结构：双丝编织液压软管（EN 853 2SN 配置）。
• 适用：长壁采煤设备、支护系统、高压液压管路。
• 介质：石油基流体或水性乳化液。
• 接头兼容性：MegaCrimp™（-4、-6、-8、-12、-16、-20）和 GSP（-24、-32）。
• 标准与测试：EN 853 2SN（静态工作压力）；ISO 6945（耐磨测试）；资格测试包括在动态工作压力133% 下进行100,000 次脉冲循环。
• 性能说明：MegaTuff™ 护套提高耐磨性并改善抗臭氧/耐候性能。
• 压力行为：BCS174 定义的动态工作压力用于频繁冲击；近稳态回路适用静态工作压力。
• 对比：破裂压力以 EN 规范为准；在相关方面被指定为超过 SAE 和 ISO 要求。
