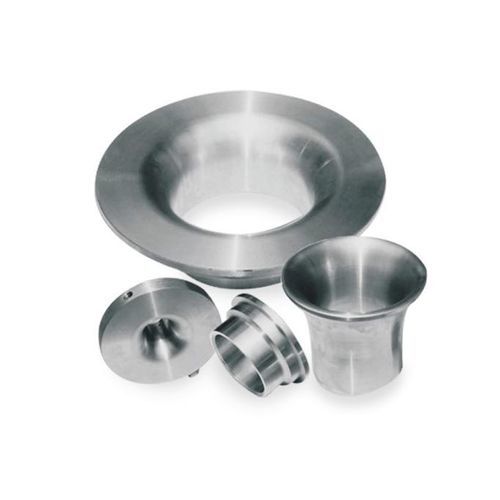

文丘里流量计

体积液体用于水

产品概述
由于其刚性，喷嘴在高温和大流量条件下相比孔板具有更好的尺寸稳定性。喷嘴式流量计用于测量蒸汽以及非粘性、磨蚀性和高速流体，作为工业安装中的一次差压元件。

应用领域

• 发电
• 石油生产与炼制
• 水处理与配水
• 气体处理与分配
• 化工与石油化工

优点

• 在宽工作范围内实现高测量精度
• 适用于高温大流量工况的坚固一次元件
• 测量重复性：0.10 %

标准与安装 / 主要特性（表）
标准：ISO 5167-1 & 3 或 ASME MFC-3M
安装：法兰连接安装：ISO PN 2.5 至 420；ASME 150# 至 2500#；其他可按需定制；对接焊连接（BW）可用
材质：标准：碳钢、不锈钢；其他材质视应用而定
介质：液体、气体、蒸汽
管径：Ø 50 至 500 mm
精度：最大流量的 0.8% 至 2%（视型号而定）
重复性：0.10 %

技术特性 / 规格

• 标准：ISO 5167-1 & 3 或 ASME MFC-3M
• 安装选项：法兰间安装（ISO PN 2.5 至 420；ASME 150# 至 2500#），对接焊连接（BW）；其他选项可按需提供
• 材质：碳钢、不锈钢；根据应用可选其他材质
• 可测介质：液体、气体、蒸汽（非粘性；可用于磨蚀性介质）
• 适用管径：Ø 50 至 500 mm
• 精度：最大流量的 0.8% 至 2%（视型号而定）
• 重复性：0.10 %
