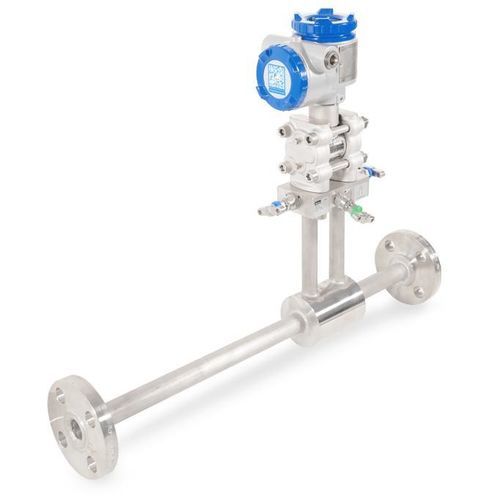

隔膜流量计 RED66

体积液体用于腐蚀性流体

概述
该一体式孔板流量计为安全且易于安装而设计，可在小口径管道中测量非常低的液体或气体流量。可直接螺栓连接至采用标准54 mm中心距的大多数差压（DP）变送器。壳体由一整块316不锈钢（或根据要求的其他材料）加工而成，以保证高压完整性。设计中采用 Coulton Slip-Ring，使孔板段在无额外螺栓或螺钉的情况下保持就位。六种可互换孔板尺寸可在无需专用工具的情况下安装，且孔板段在未从管线拆除的情况下不会移动，从而提高了安全性。组件通过标准椭圆形法兰固定在管道上，便于维护。若需更高精度，可将该单元安装在计量表上并对整机进行校准。

适用领域
常用于工业过程控制领域，适合在小口径管道中测量液体和气体的低流量。

优点

• 可测量液体或气体的非常低流量
• 使用2个椭圆形法兰即可实现简单且精确的安装
• 经流量校准后精度可优于±2%
• 六种可互换孔板尺寸
• Coulton Slip-Ring可实现无螺栓定位

技术参数
最小口径: 1/2 NPT
最大口径: 1/2 NPT
最大静压: 160 bar
最高温度: 120°C
雷诺数: > 2 500
量程比: 5:1
直管长度（上游/下游）: 3D/5D
精度: ±2 %
压降: 中等
适用介质: 气体、蒸汽、腐蚀性及非腐蚀性流体

特性 / 技术规格

• 整块加工壳体（316不锈钢或按需其他材料）
• 安装：标准椭圆形法兰
• 孔板段：6种可互换尺寸，无需工具安装
• 锁定机构：Coulton Slip-Ring（无需螺栓即可定位）
• 变送器兼容性：可直接安装在中心距54 mm的DP变送器上
• 最大工作压力：160 bar
• 最大工作温度：120°C
• 量程比：5:1
• 建议最小雷诺数：> 2 500
• 对中要求：建议上游3D / 下游5D直管长度
• 典型精度：±2 %（整机校准时）
