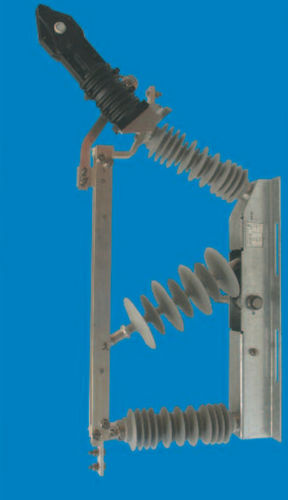

中电压断路开关 FLa 15/9700-1B

单极交流铁路应用

额定绝缘水平 UNm 27.5 kV 额定冲击电压 UNi 185 kV 短时工频试验等级 Ua 80 kV 额定频率 (A.C.) fr 50 赫兹 额定分断电流 I1 1600 A 额定电缆充电开断电流 I4a 32 A 额定短时耐受电流 Ik 31.5 kA 额定短路电流持续时间 tk 3 s 额定峰值耐受电流 Ip 80 kA 额定短路产生电流 Ima 16 kA 爬电距离约 s 1120 mm Drawing-no.LT3-102888 重量约 50 千克 - 钢制底架 - 钢件根据 QTL 0200 标准热镀锌、 附加油漆（符合 DB 规则，材料编号 675.61） - 复合绝缘子
