手动丝印机 printALL005

PCB低容量高精度

产品概述

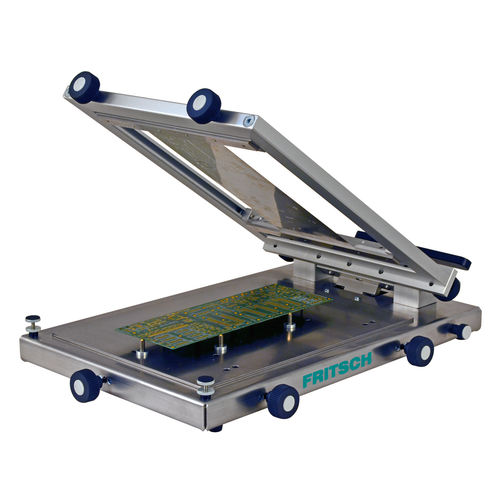

printALL005 是一款具有稳定底座框架的手动印模机，可实现 0.5 mm 精细结构的可重复印刷。坚固的结构便于操作并保证一致的印刷效果，适用于原型制造和小批量生产。

功能
基础型号支持单面和双面 PCB 的印刷。PCB 放置在底板上并使用可调节的夹具进行机械固定。X-Y 和 theta 位置可通过滚花螺丝进行调节。并行提升确保 PCB 与模板的干净分离，保证精确的印刷图像。

特性

• 用于 PCB–模板 干净分离的并行提升
• 兼容多种模板框架
• 通过 X-Y 和 theta 可调实现快速印刷设置
• 适用于原型和小批量流程的便捷操作

对比（表）
printALL005 | printALL005L
尺寸：400 x 640 x 150 mm，闭合 | 尺寸：610 x 540 x 150 mm，闭合
底座：545 x 360 mm | 底座：570 x 445 mm
模板尺寸：460 x 30 x 350 mm | 模板尺寸：560 x 30 x 350 mm
重量：约 15 kg | 重量：约 17 kg

技术规格

• 类型：手动印模机
• 稳定底座框架以保证高印刷质量
• 适用于原型和小批量生产
• 印刷能力：单面和双面 PCB
• 定位：X-Y 与 theta 可通过滚花螺丝调节
• 并行提升用于干净的 PCB–模板 分离
• 可印刷微细结构至 0.5 mm
• 兼容多种模板框架
• 参考重量：约 15 kg（printALL005）
• 底座尺寸（printALL005）：545 x 360 mm
• 模板尺寸（printALL005）：460 x 30 x 350 mm
