半自动丝印机 printALL210XL

用于焊料PCB气动

产品概述

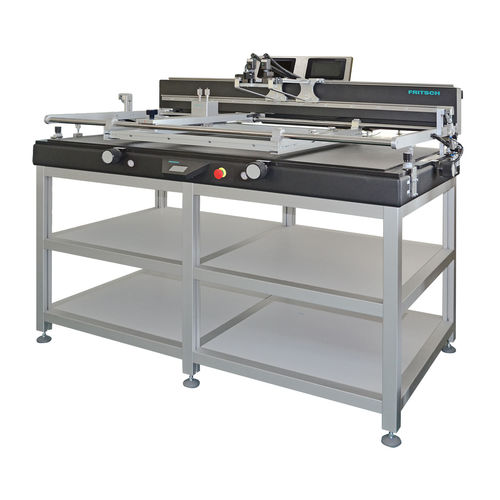

FRITSCH 的半自动钢网印刷机 printALL210XL 是 printALL210 系列中体积最大的型号，专为处理超大尺寸 PCB 设计。其最大支持 PCB 尺寸为 1240 x 600 mm，钢网最大尺寸可达 1420 x 750 x 43 mm。根据布局和工艺要求，可集成真空台以确保 PCB 与薄膜的安全、平稳进料。

主要特性

• 气动支持的框架夹持装置
• 适用于多种板厚的灵活 PCB 固定机构
• 便于清洁和维护的设计
• 可选视觉系统用于对准与检测

技术规格与产品比较
printALL210 | printALL210L | printALL210XL
最大 PCB 尺寸：440 x 430 mm | 最大 PCB 尺寸：600 x 430 mm | 最大 PCB 尺寸：1240 x 600 mm
最大钢网尺寸：620 x 580 mm | 最大钢网尺寸：780 x 580 mm | 最大钢网尺寸：1420 x 750 x 43 mm
最大印刷面积：370 x 460 mm | 最大印刷面积：530 x 460 mm | 最大印刷面积：1170 x 630 mm

特征 / 技术规格

• 型号：printALL210XL
• 最大 PCB 尺寸：1240 x 600 mm
• 最大钢网尺寸：1420 x 750 x 43 mm
• 最大印刷面积：1170 x 630 mm
• 用于稳定固定钢网的气动支撑框架夹持装置
• 兼容多种板型与厚度的灵活 PCB 固定机构
• 便于清洁的结构以减少停机时间
• 可选视觉系统以实现精确定位
• 可选真空台集成以实现 PCB/薄膜的安全、平稳搬送
