产品概述

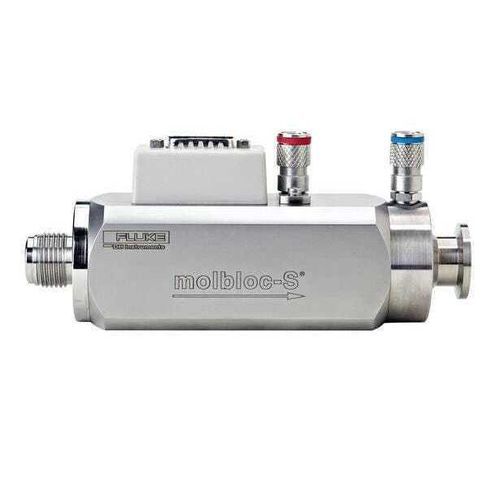

molbloc-S® 是用于与 molbox1+ 流量终端和 molbox RFM 流量监测器配合使用的高精度声速喷嘴校准装置。molbloc-S 的质量流量与上游绝对压力成正比，在建立临界（声速）流动时与下游压力无关。为获得有效的声速流量测量，需要将回压比（BPR）保持在足够低的水平。

主要特性

• 在 N2 和空气中覆盖最高 5,000 slm 的流量范围。
• 扩展 molbloc/molbox™ 校准系统的适用范围，在中高流量下提供优异的精度。
• 可与 molbox1+、现有 molbox1 终端及 COMPASS 软件配合使用。
• 经重量校准验证的临界流文丘里（声速）喷嘴工作原理。
• 对污染的敏感性低。
• 测量不确定度：使用 molbox1+ 时为 ±0.125% 读数；使用 molbox1 时为 ±0.2% 读数。
• 提供空气、N2、Ar、He 及多种特种气体的校准；支持湿空气密度补偿。
• 在 molbox1+S 或具有真空功能的其他 molbox 型号上具有优异的量程可调性（10:1 降量比）。
• 冗余的上游绝对压力测量可降低不确定度并提高可靠性。
• 内置气体温度调节与测量；连续实时读取；可实现全自动化。

molbloc-S 范围
molbloc-S 的流量范围由压力—流量换算系数 K_F（sccm/kPa）定义，该系数将质量流量与上游绝对压力相关联。校准根据类型在不同的上游压力范围内进行：LP 20–200 kPa（3–30 psia）、SP 50–500 kPa（7–70 psia）或 HP 200 kPa–2 MPa（30–300 psia）。为维持临界流，下游压力必须足够低，使回压比（BPR = 下游绝对压力 / 上游绝对压力）低于允许上限，该上限随雷诺数而变化。使用下游真空泵可通过降低下游压力来扩展可用流量范围。

规格 — 标准 molbloc-S 校准 — 与 molbox1+ 和 molbox2 终端配合使用
正常工作温度范围：15 至 35 °C
储存温度范围：-25 至 35 °C
正常上游工作压力范围：20–200 kPa abs（LP）或 50–500 kPa abs（SP）；HP：200 kPa–2 MPa abs（仅 molbox1+S 可用）。
总体流量范围：<1 至 5 000 slm
进气接口（按型号）：1/4 in. VCR™、1/2 in. VCR™、1 in. VCR™ 或 1 in. NPT（型号 1E1-S … 1E4-S 等）。
排气接口（按型号）：根据型号提供 ISO‑KF 型真空法兰（16 mm、40 mm）。
支持气体：干燥空气、N2、Ar、He 及多种特种气体（详见完整规格）。

流量测量（摘要）
范围：取决于 molbloc 尺寸和压力校准范围。
所需回压比：0.4 至 0.9，取决于雷诺数。
校准气体：标准 — 干燥空气。可选：N2、Ar、H2、He、N2O（供应情况因地而异）。湿空气运行需要以干燥空气进行校准。
压力校准范围：LP 20–200 kPa abs；SP 50–500 kPa abs；HP 200 kPa–2 MPa abs（HP 仅与 molbox1+S 配合使用）。流量规范在 molbloc 满刻度的 10% 至 100% 范围内有效。
分辨率：±0.0015% FS
精度：±0.06% 读数
预测稳定性（1 年）：±0.05% 读数
测量不确定度：±0.2% 读数（Premium：与 molbox1+ 配合为 ±0.125%）。

每个 molbloc-S 随附

• molbloc-S 流量元件
• 运输与储存箱
• 用于上游连接的软可重复使用 VCR O 型圈；用于下游连接的 ISO‑KF 定心环、夹具和超压环；安装说明
• 在标准压力 SP 下使用空气进行的标准不确定度校准及经认可的校准报告

技术规格

• 品牌：Fluke
• 商品名（系列）：molbloc-S®
• 示例型号 / 可用 K_F 值：1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• 总体流量能力：<1 至 5 000 slm
• 工作温度：15 至 35 °C；储存：-25 至 35 °C
• 压力校准类型：LP (20–200 kPa)、SP (50–500 kPa)、HP (200 kPa–2 MPa) — HP 仅与 molbox1+S
• 测量不确定度（典型）：±0.2% 读数（标准）；±0.125%（高级，使用 molbox1+）
• 分辨率 / 精度：分辨率 ±0.0015% FS；精度 ±0.06%
• 接口：按型号提供 VCR 或 NPT 入口选项；下游有 ISO‑KF 真空法兰选项
• 支持气体：空气、N2、Ar、He 及多种特种气体
• 兼容性：为与 molbox1+、molbox1 终端 (v4.0+)、molbox2 终端及 molbox RFM 监测器配合使用而设计；兼容 COMPASS 软件
