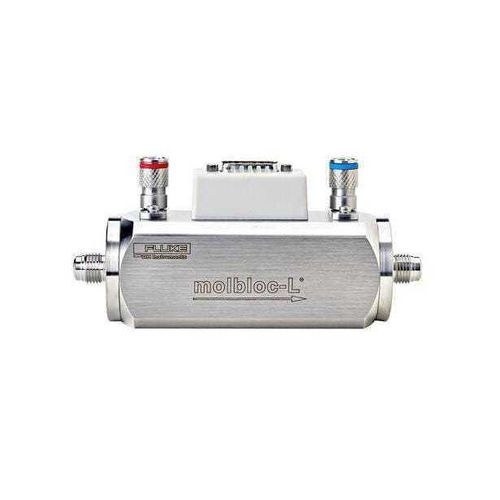

无颗粒层流模块 molbloc-L

产品概述
Fluke Calibration 提供用于流量范围 1 sccm 至 100 slm 的层流元件（molbloc-L）。molbloc 设计用于与 molbox 质量流量终端及 COMPASS 软件配合使用，作为可追溯的质量流量传递标准。

主要特性

• 流量范围：1 sccm 至 100 slm。
• 流路为活塞与本体贴合圆柱孔之间的环形间隙。
• 通过改变间隙尺寸获得不同流量量程；较大机体用于更高流量。

功能一览

• 兼容 molbox1+、molbox2、molbox RFM 终端及 COMPASS 软件。
• 集成过滤器防止污染。
• 集成气体温度调节与测量。
• 连续实时读取并可实现全自动化。
• 无活动部件。

molbloc-L 量程
molbloc 尺寸以相对于标称流量阻抗的编号表示。标称阻抗在上游绝对压力 250 kPa 和差压 50 kPa 条件下流过氮气时对应标称流量量程。实际量程受气体密度/粘度和校准压力选项影响。

型号（示例）

• 1E1 VCR-V-Q
• 5E1 VCR-V-Q
• 1E2 VCR-V-Q
• 2E2 VCR-V-Q
• 5E2 VCR-V-Q
• 1E3 VCR-V-Q
• 5E3 VCR-V-Q
• 1E4 VCR-V-Q
• 3E4 VCR-V-Q
• 1E5 VCR-V-Q

随货物品

• 存储和运输箱。
• 柔软可重复使用的 VCR O 型圈及安装说明。
• 默认提供完整低压氮气（N2）校准（其他校准或非 N2 气体需另行订购）。
• 包含 NIST 可追溯性的校准报告与测量数据。

技术规格 - 标准 molbloc-L 校准（用于 molbox1+ 与 molbox2）

• 测量更新速率：1 秒。
• 范围：取决于气体与 molbloc 压力，0 到满量程（依校准类型）。
• 分辨率：0.0015 % FS。
• 线性：读取值的 ±0.05 %（10–100 % FS）；10 % FS 以下为 ±0.005 % FS。
• 重复性：读取值的 ±0.05 %（10–100 % FS）；10 % FS 以下为 ±0.005 % FS。
• 精密度¹：读取值的 ±0.07 %（10–100 % FS）；10 % FS 以下为 ±0.007 % FS。
• 稳定度²（1 年）：读取值的 ±0.09 %（10–100 % FS）；10 % FS 以下为 ±0.009 % FS。
• 测量不确定度³：读取值的 ±0.2 %（10–100 % FS）；10 % FS 以下为 ±0.02 % FS。

技术规格 - 高级 molbloc-L 校准（用于 molbox1+）

• 测量更新速率：1 秒。
• 范围：取决于气体与校准压力，0 到满量程。
• 分辨率：0.0015 % FS。
• 线性与重复性：读取值的 ±0.05 %（10–100 % FS）；10 % FS 以下为 ±0.005 % FS。
• 精密度¹：读取值的 ±0.07 %（10–100 % FS）；10 % FS 以下为 ±0.007 % FS。
• 稳定度²（1 年）：读取值的 ±0.03 %（10–100 % FS）；10 % FS 以下为 ±0.003 % FS。
• 测量不确定度³：读取值的 ±0.125 %（10–100 % FS）；10 % FS 以下为 ±0.0125 % FS。

技术规格 - 标准 molbloc-L 校准（用于 molbox RFM）

• 覆盖量程：1E1-L 至 3E4-L。
• 测量更新速率：1 秒。
• 分辨率：0.01 % FS。
• 线性：读取值的 ±0.23 %（10–100 % FS）；10 % FS 以下为 ±0.023 % FS。
• 重复性：读取值的 ±0.1 %（10–100 % FS）；10 % FS 以下为 ±0.01 % FS。
• 精密度¹：读取值的 ±0.25 %（10–100 % FS）；10 % FS 以下为 ±0.025 % FS。
• 稳定度²（1 年）：读取值的 ±0.15 %（10–100 % FS）；10 % FS 以下为 ±0.015 % FS。
• 测量不确定度³：读取值的 ±0.5 %（10–100 % FS）；10 % FS 以下为 ±0.05 % FS。

注释

• ¹精密度 = 线性、滞后和重复性的组合。
• ²稳定度 = 在指定期间内零点和量程的最大变化；建议基于特定单元的经验值确认。
• ³测量不确定度（准确度）= 指示流量与真实流量的最大偏差，包括精密度、稳定度及 Fluke 校准标准的不确定度。

特性 / 规格（摘要）

• 产品：molbloc-L 层流元件（质量流量传递标准）。
• 测量更新速率：1 秒。
• 流量能力：约 1 sccm 至 100 slm，取决于型号与校准选项。
• 分辨率：0.0015 % FS（高精度校准时）。
• 兼容性：molbox1+、molbox2、molbox RFM 与 COMPASS。
• 交付：运输箱、可重复使用 VCR O 型圈、安装说明、标准 N2 校准与可追溯校准报告。
