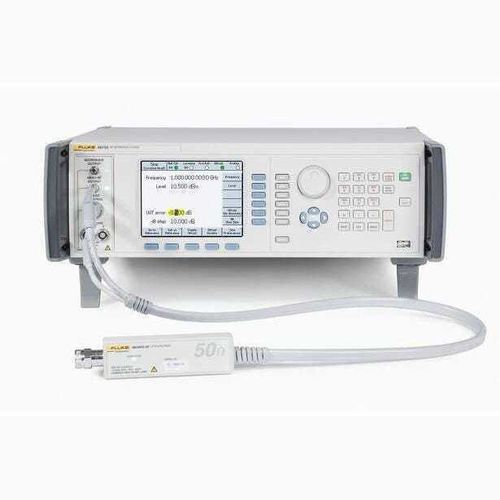

频率源 96270A series

概述
96270A 是一台用于射频校准的参考源，频率覆盖至27 GHz。该设备在单台仪器中提供精确的信号电平控制、可编程衰减和低相位噪声，从而简化频谱分析仪、射频功率传感器、调制分析仪、测量接收机、频率计和高频示波器等设备的校准流程。仪器支持自我特性化，可为不同的电缆/适配器配置存储最多30个校正配置文件并自动应用校正。

主要特点

• 精确的电平与衰减控制，具备低相位噪声以满足射频校准要求。
• 自我特性化功能，可在被测设备输入处建立参考平面并自动应用电平补偿。
• 内置双通道功率读出，兼容指定的热传感器。
• 内置300 MHz频率计与内部调制（AM、FM、PM）至4 GHz。
• 支持GPIB命令仿真与MET/CAL自动化集成。

适用场景

• 频谱分析仪（含高频型号）和测量接收机的校准
• 射频功率传感器与功率计的校准与校验
• 对衰减器、衰减垫、耦合器进行电平与衰减校准
• 调制分析仪与示波器的校准
• 研发、生产测试与现场校准服务

产品亮点与收益
96270A 将经过精确平衡的信号直接送至被测件输入，减少因电缆与互连件产生的损耗、失配与不确定度贡献。50 Ω（可选75 Ω）精密平衡头在4 GHz以内对低电平信号提供宽动态范围；配合微波输出和HF级平衡套件，经自我特性化后可扩展至27 GHz。取代多台设备（信号源、功率计、衰减器、计数器）可降低系统复杂性、采购与维护成本，并简化现场校准工作。

配置与附件

• 96270A — 标准主机，带50 Ω 4 GHz平衡头（平衡头输出至4 GHz）。
• 96270A/75 — 增加75 Ω平衡头选项。
• 96270A/HF — HF平衡套件，用于实现至27 GHz的计量级微波平衡。
• 96270A/LL — 低电平微波输出选项（扩展至更低输出电平）。
• 96270A/LL/HF — 低电平输出与HF套件组合。
• 可选附件：参考功率传感器、HF分频器、计量级微波电缆、机架安装套件（Y9600）、9600FLT相位噪声滤波器、运输箱等。

自动化与测试流程
96270A 支持 MET/CAL 自动化过程、常见仪器的 GPIB 命令仿真和示例 MET/CAL 程序，以减少校准时间并实现无人值守操作。存储的自我特性化配置文件可加速配置切换与现场操作准备。

技术规格（精选）

• 频率范围：平衡头输出（50 Ω）1 mHz 至 4 GHz；微波输出直接：1 mHz 至 27 GHz（LL 选件）；HF 选件时微波输出 1 kHz 至 27 GHz。
• 电平范围：示例 −130 dBm 至 +24 dBm（随频率与配置变化）。
• 分辨率：频率 10 µHz；电平 0.001 dB。
• 频率精度：±0.05 ppm ±5 µHz。
• 电平精度（50 Ω 平衡头）：例如在低电平时至100 kHz 为 ±0.03 dB；微波输出经自我特性化后的不确定度详见校准证书。
• 衰减精度（50 Ω）：至49 dB 为 ±0.02 dB；110 dB 时为 ±0.15 dB（相对）。
• 驻波比（VSWR）：平衡头 ≤1.05（至100 MHz）；微波输出直接典型 ≤2.0；HF 分路器 ≤1.22。
• 相位噪声：示例 1 GHz 时典型 −144 dBc/Hz（10 kHz–100 kHz 偏移）。
• 调制：AM、FM、PM 内部/外部（至4 GHz）。
• 频率计：内置 300 MHz。
• 接口：IEEE‑488.2 (GPIB) 并支持多种仪器命令仿真。
• 尺寸（H×W×D）：146 × 442 × 551 mm；重量约 18 kg。
• 校准：主机与平衡头作为系统一并校准，随附符合 ISO 17025 的校准证书；可存储最多30个自我特性化配置文件。
