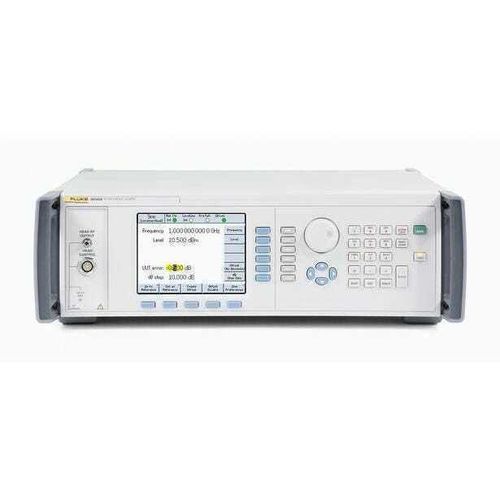

频率源 96040A

主要特性

• 通过一台设备替代多种仪器与配件，简化射频校准系统。
• 加快校准流程，减少操作员错误，提升射频计量效率。
• 覆盖大多数频谱分析仪校准点，频率范围 1 mHz–4 GHz。
• 可与 MET/CAL® Plus 联合自动化以提高效率与产能。

产品概述
96040A 是为低相位噪声要求设计的射频参考源，能集中射频校准工作负载。它提供细频率分辨率、调平输出、低谐波与低杂散、宽动态范围及内部调制功能，适用于研发、生产测试与 ATE 校准场景，同时降低系统复杂性。

广泛的工作负载覆盖

• 频谱分析仪
• 调制计与调制分析仪
• 射频功率计与传感器
• 频率计数器
• 衰减器与步进衰减器
• 其他射频测试设备

超越通用信号源的性能
在相位噪声、谐波、动态范围或调制精度关键的应用中，96040A 的性能优于通用信号发生器。1 mHz–4 GHz 的覆盖可完成大部分频谱分析仪测试；对更高频点，可与其它射频/微波信号源配合使用。

降低射频校准系统成本
96040A 可替代大量系统组件，从而减少采购、安装、维护及运输成本。典型可替代项包括多路信号源、功率计与传感器、衰减器、滤波器、垫片、耦合器和 50 MHz 频率计。

无需额外函数发生器
内部调制（AM、FM、PM，内部与外部）及扫描功能可免除许多用于调制与扫描时间测试的低频函数发生器需求。

为射频校准而设计的操作
用户界面以校准为导向，具备专用功能键、上下文软键和清晰的彩色显示，可加速校准流程。输出电平可用功率（W 或 dBm）或电压（RMS 或 峰峰值）显示并在单位间切换而不丢失输入值。

“所设即所得”的精度与信号纯净度
高精度调平头将设定电平直接送达被测件，最小化中间连接的损耗、噪声与匹配误差。调平头在 154 dB 动态范围内保持信号精度，最低可达 −130 dBm，支持一次连接多次测试的工作流程。

作为系统校准以保证性能
96040A 随机配 50 Ω 调平头（/75 型含 50 Ω 与 75 Ω 调平头）。主机与调平头作为系统一体化校准，随机提供符合 ISO 17025 的校准证书，包含关键参数数据（电平/衰减、输出 VSWR、相位噪声等）。可提供认可的证书。

先进的相位噪声性能
优化的低相位噪声规格覆盖 1 Hz 到 10 MHz 的偏移范围；每台仪器的校准证书均包含相位噪声数据。针对极宽偏移测试，可选 1 GHz 带通相位噪声滤波器配件（9600FLT）。

可选频率参考 I/O 与扫描功能
后面板外部参考输入可将 96040A 锁相至外部标准（例如铷参考）；参考输出可用于使 DUT 锁定到 96040A 的内部时钟。扫描支持 1 mHz–4 GHz（线性或对数；停止-开始或中心-跨度）。

自动化与兼容性
96040A 可与自动化系统及 MET/CAL® Plus 集成以实现无人值守扩展与产能提升。提供对旧型号仪器（9640A 系列、HP3335、HP8662A/HP8663A）的 GPIB 命令仿真，以便无缝替换。

技术规格（摘要）

• 频率范围：1 mHz 至 4 GHz
• 电平（50 Ω 输出）：−130 dBm 至 +24 dBm（至 125 MHz）；4 GHz 时 14 dBm（调平）
• 分辨率：10 µHz（频率）；0.001 dB（电平）
• 频率精度：±0.05 ppm ±5 µHz
• 电平精度示例：至 −48 dBm：100 kHz 内 ±0.03 dB；128 MHz 内 ±0.05 dB；4 GHz 时 ±0.3 dB
• 衰减：±0.02 dB（至 49 dB）；110 dB 时 ±0.15 dB
• VSWR：≤1.05（≤100 MHz）；≤1.1（≤2 GHz）；2–4 GHz：≤1.0 + 0.05×f(GHz)
• 谐波/杂散：谐波 ≤ −60 dBc；杂散 ≤ −78 dBc（至 1 GHz）
• 相位噪声（1 GHz）：典型 −144 dBc/Hz（10 kHz–100 kHz 偏移）
• 调制：AM、FM、PM（内/外）
• 频率扫描：1 mHz–4 GHz
• 频率计：内置 50 MHz
• 接口：IEEE-488.2 (GPIB)；对 legacy 型号支持仿真
• 工作温度：0 °C–50 °C；存储：−20 °C–+70 °C
• 尺寸：146 × 442 × 551 mm；重量：18 kg
