压力校准器 2271A series

电力参数用于压力表用于压力传感器

产品概述

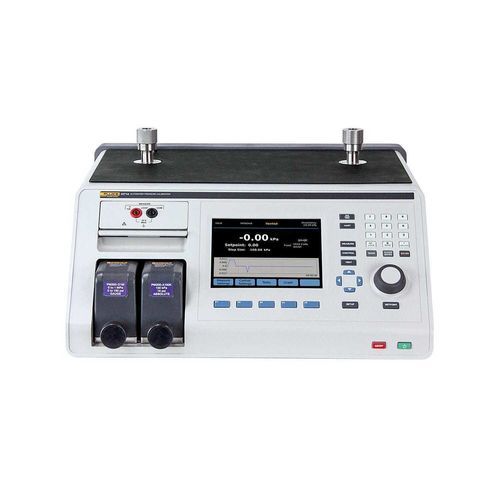

Fluke 2271A 是一款模块化工业压力校准器，量程覆盖 -100 kPa 至 20 MPa（-15 至 3000 psi）。机箱可安装最多两个压力测量模块（PM200 或 PM500），并内置支持 HART 的电气测量模块（EMM），用于对 4–20 mA 设备进行闭环自动校准。模块化设计允许按需采购量程并随工作量增长而扩展或更换模块。

主要特性

• 从微小压力到 20 MPa（3000 psi）的一体化校准解决方案
• 模块化设计：最多支持两个 PM200 或 PM500 模块，可组合不同量程与精度等级
• EMM 提供 24 V DC 回路电源和可切换 250 Ω 回路电阻以支持 HART 通信
• 可选 CPS 防污染系统，保护阀门与传感器免受液体/颗粒物污染
• 多语言直观界面，远程控制接口包括以太网/RS232/USB
• 顶部双测试口可同时连接两台被校设备（DUT），垂直端口便于连接机械表

压力测量模块
2271A 支持 PM200（经济型）和 PM500（高性能）模块。最多可在机箱前部安装两个模块并按需混合配置。模块采用经表征的硅传感器，并在旋钮处设有防扭保护。

PM200 与 PM500（摘要）
PM200（良好）

• 典型规格 0.02 % 满量程，适用于刻度盘压力表、低精度变送器或压力开关的校准
• 坚固的硅传感器设计，实现更快的控制响应
• 价格较低，便于采购备用模块

PM500（更好）

• 高度表征并线性化的硅传感器，提供经济且高精度的测量
• 多数量程在 50%–100% 范围内可达到 0.01 % 读数的不确定度
• 超过 45 个量程可选，量程上限 20 MPa（3000 psi）

测试端口与参考端口
顶部双测试端口允许同时安装两台被测设备以提高产能。垂直测试端口便于安装机械表而无需额外支架。支持 HC20（手拧，兼容 M20）和 P3000（向后兼容 P3000/P5500）两种端口类型，并提供大气参考端口。

安全特性
每个测量模块和主机箱均配有泄压阀。2271A 按照健全工程实践（SEP）设计，包含内部泄压阀、用户可设压力限制和紧急中止按钮以保护操作人员和设备。

防污染
可选的 CPS 保持单向流动远离控制器，配备重力油槽和双级过滤，以在处理水、油或气体等介质时保护阀门与传感器免受污染。

自动化压力测试
COMPASS® for Pressure 软件可实现单台或多台 DUT 的自动校准序列。2271A 还提供完整的远程接口，便于与自定义软件或数据采集系统集成。

服务计划
Fluke Calibration 提供 1 年、3 年和 5 年 CarePlans，以降低停机时间并控制拥有成本；计划包含标准或认可校准选项及按级别提供的维修服务。

手册与资源
可用文档包括安全说明、产品规格、操作与程序员手册、产品数据表以及关于 HART 变送器维护、不确定度、自动化和机械表校准的应用笔记。

技术规格

• 工作压力范围：-100 kPa 至 20 MPa（-15 至 3000 psi）表压
• 供气口最大承压：23 MPa（3300 psi）表压
• 测试端口额定：20 MPa（3000 psi）绝对；参考端口 ≈115 kPa 绝对
• 支持模块：PM200 与 PM500；每底座最多安装 2 个模块
• 控制精度（动态，典型）：如 PM200-BG2.5K = 0.005 % 跨度
• EMM：提供 24 V DC 回路电源，可切换 250 Ω 回路电阻；接线端最大 30 V DC 相对机箱地
• 接口：以太网、RS232、USB
• 电源：100–240 V AC，47–63 Hz；最大功耗 100 W；熔断器 T2A 250 V AC
• 工作环境：15 °C 至 35 °C；存储 -20 °C 至 70 °C；工作相对湿度 <80%（30 °C）、<70%（35 °C）
• 防护等级 IEC 60529 IP20；振动 MIL‑T‑28800D 3 级；工作海拔 <2000 m
• 机箱重量约 15 kg（不含模块）；尺寸示例：宽 442 mm、深 446 mm、高 305 mm 或 237 mm，取决于配置
