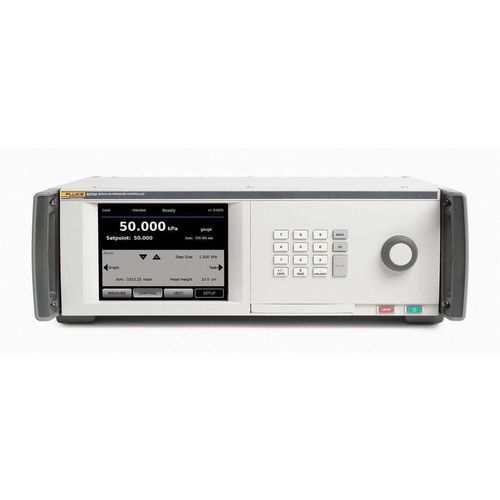

压力校准压力控制器 8270A

用于非腐蚀性气体数字高精度

产品概述

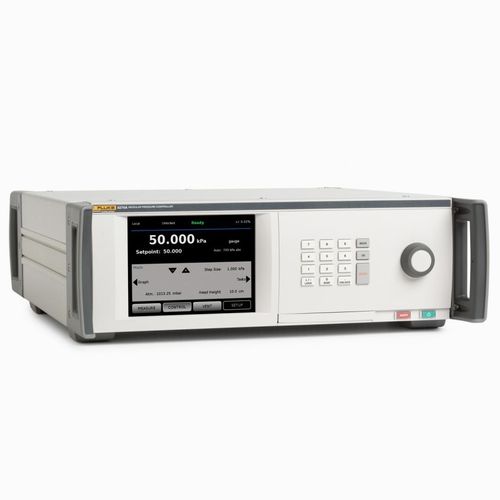

8270A 与 8370A 是模块化气动高压控制器/校准仪，面向自动化的压力传感器校准与控制。系统可配置多达五个测量模块，覆盖真空至 44 MPa（8270A）和大气至 107 MPa（8370A），动态控制精度典型值为有效量程的 0.002%。

主要特性

• 自动气动控制，用于传感器、变送器、压力表和开关的校准。
• 8270A：真空至 44 MPa（6000 psi）；可配置低至 100 kPa（15 psi）的量程。
• 8370A：大气压至 107 MPa（15 000 psi）；可配置低至 700 kPa（100 psi）的量程。
• 模块化设计支持最多 5 个测量模块和三类模块以匹配精度与成本需求。
• 典型控制精度：量程幅值的 0.002% 或 0.01 kPa（取较大者）。

模块化配置与模块系列
系统可同时配置多达五个测量模块，以在单一机箱内组合高/中/低压量程。三类模块提供性能/成本选项：PM200（经济型）、PM500（中档）与 PM600（高性能，采用 Fluke Calibration Q‑RPT 技术）。

模块系列概述

• PM200：约 0.02% 满量程；耐用的硅传感器，响应快，适用于低精度变送器和机械表。
• PM500：经特性化与线性化的硅传感器；多数量程在 50–100% 区间内读数不确定度约 0.01%；提供多种量程，部分量程覆盖至 20 MPa。
• PM600：Fluke Calibration Q‑RPT 石英参考传感器；在 30–100% 区间内读数不确定度约 0.01%；绝压模块配备板载气压计。

替代传统方法的优势

• 可替代液压重锤测试仪和手动比较器，使用洁净的气动方案避免油污染。
• 自动化稳定速度更快，减少操作时间，适合生产环境与校准实验室。

安全与操作

• 以安全为优先的高压气动设计：过压保护、前面板紧急中止（排气）按钮以及可选中止阀用于定向排气。
• 模块前置拆卸，便于维护并降低停机时间。

应用与生产使用

• 适用于生产线校准、传感器特性测定与研发，从低成本传感器到航空航天级传感器均可覆盖。
• 在良好条件下，到达设定点时间可低至约 30 秒，控制性能适合制造环境。

自动化与通信

• 远程接口：IEEE/GPIB、以太网、RS‑232、USB；原生支持 SCPI 协议及多种仿真模式。
• COMPASS for Pressure 软件支持对单个或多个 DUT 的完整校准序列自动化。

代表性稳定时间（按模块与模式）
列：模块 / 动态 A (<44 MPa / >44 MPa) / 动态 B (<44 MPa / >44 MPa)
PM200/PM230：30 s / 45 s / 60 s / 75 s
PM500：35 s / -- / 60 s / --
PM600/PM630：45 s / 60 s / 60 s / 75 s
注意：低设定点及特定配置可能需额外稳定时间。

性能要点

• 控制可调比典型 100:1（为满足控制规格，供气压力不应超过测量模块量程的 100 倍）。
• 控制精度（动态）：量程的 0.002% 或 0.01 kPa（取较大者）。
• 超调：动态 A 约 0.08% FS 或 2 kPa；动态 B 约 0.008% FS 或 2 kPa（取较大者）。

典型系统能力与选项

• 机箱：2 腔和 5 腔高压控制器变体；PCM/歧管选项及端口类型（BSP、NPT、SAE）。
• 可选配件：污染防护系统 (CPS)、气体增压套件、测试工位、真空泵包、管路与接头套件、隔离与中止阀套件、模块校准工具包、运输箱等。

技术规格

• 电源：AC 100–240 V，47–63 Hz。保险丝：T 2 A, 250 V。最大功耗：100 W。
• 工作温度：15 °C 至 35 °C。存储温度：-20 °C 至 70 °C。
• 湿度：运行时 <80%（30 °C）、<70%（40 °C）；存储 <95% 非冷凝。
• 抗振性：符合 MIL‑T‑28800E。工作海拔 <3000 m。防护等级：IEC 60529 IP20。安全标准：IEC 61010‑1 CAT II。
• 机箱重量：约 13 kg 或 15 kg（视配置）。尺寸：H147 × W452 × D488 mm。机架：3U‑19 in。
• 控制精度与可调比请参见模块规格示例（PM200 0.02% FS；PM500 0.01% 读数 50–100%；PM600 Q‑RPT 0.01% 读数 30–100%）。
• 供气/测试端口极限、泄压/爆破保护等依据机箱与型号而异；推荐供气：干燥洁净氮气、氦气、氩气或工业空气（建议氮气纯度 ≥99.5%）。
