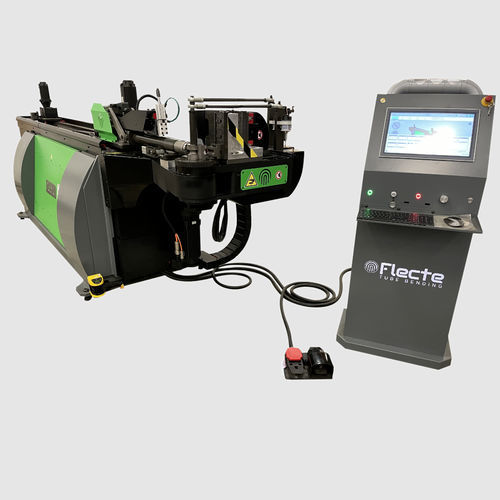

全电动折弯机 VEX 459管道型材CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 完全电动式
- 所处理的产品
- 管道, 型材
- 控制器类型
- CNC数控
- 轴数
- 9轴
- 其他特性
- 卡盘式
- 折弯半径
4.9 in, 10.4 in
- 弯曲长度
49 in
- 弯曲角度
200 °
- 精确度
0.05 °
- 整体长度
215 in
- 整体宽度
47 in
- 总高度
67 in
- 重量
5,512 lb
(2,500 kg)- 电压
400 V
- 总功率
20 kW
(27.2 hp)
产品介绍
全电动弯管机 - 多层叠加 - 用于各种管型的芯轴和辊弯。
技术数据
P1 中心 - 1.6 英寸 (P1)
夹钳通道 - 1.8 英寸
轴速度
管移动 - 39.4 英寸/秒
管旋转 - 375 °/秒
管子偏移
11.8 英寸/秒
管道堆叠
3.9 英寸/秒
管子关闭 - 3.9 英寸/秒
继块 - 19.7 英寸/秒
心轴 - 11 英寸/秒
精度
管移动 - 0.0020 英寸
管旋转 - 0.05
管偏移
0.0020 英寸
管子堆叠
0.0020 英寸
管道关闭 - 0.0020 英寸
继块 - 0.0020 英寸
心轴 - 0.0020 英寸
弯曲能力
带芯轴的最大铁管 - 1.77x0.12 英寸
最大铁管辊弯
1.57x0.12 英寸
带芯轴的最大铝合金管 - 2.36x0.09 英寸
最大铝合金管辊弯
1.97x0.08 英寸
---
