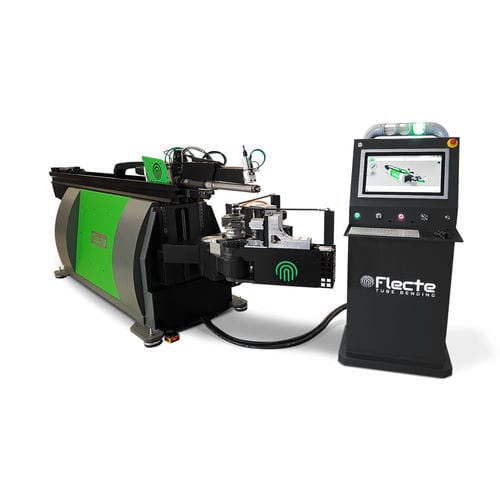

电动折弯机 VEX 259管道CNC数控9轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动
- 所处理的产品
- 管道
- 控制器类型
- CNC数控
- 轴数
- 9轴
- 其他特性
- 卡盘式
- 管直径
最少: 0 in
最多: 200 in
- 折弯半径
3.5 in, 5.9 in
- 弯曲长度
48 in
- 弯曲角度
300 °
- 弯曲力度
10 kN
- 精确度
0.05 °
- 整体长度
150 in
- 整体宽度
37 in
- 总高度
59 in
- 重量
3,748 lb
(1,700 kg)- 电压
400 V
- 总功率
12 kW
(16.3 hp)
产品介绍
用于各种管型的芯轴和辊弯。
技术数据
P1 中心 - 1 英寸 (P1)
夹钳通道 - 1.1 英寸
轴速度
管移动 - 49.2 英寸/秒
管旋转 - 700 °/秒
管道偏移
23.6 英寸/秒
管道堆叠
11.8 英寸/秒
管子关闭 - 7.5 英寸/秒
后续块 - 19.7 英寸/秒
心轴 - 8.3 英寸/秒
精确度
管移动 - 0.0020 英寸
管旋转 - 0.05
管偏移
0.0020 英寸
管子堆叠
0.0020 英寸
管子关闭
0.0020 英寸
后续块
0.0020 英寸
心轴
0.0020 英寸
弯曲能力
带芯轴的最大铁管 - 1x0.08 英寸
最大铁管辊弯
0.79x0.08 英寸
带芯轴的最大铝合金管 - 1.18x0.08 英寸
最大铝合金管辊弯
1x0.08 英寸
---
