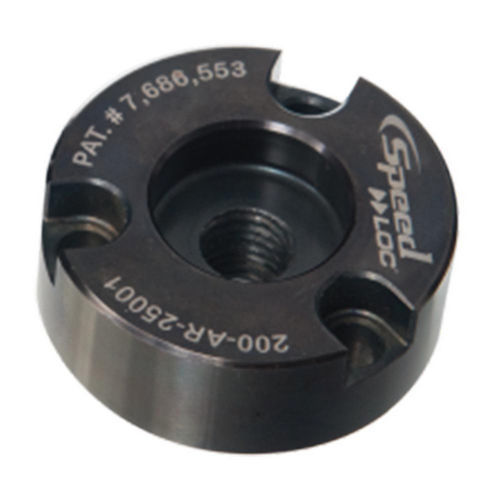

传感器接收器 MPAR series

产品描述
这些接收器安装在副板或机床工作台上，用于接收定位器单元。通用螺栓安装接收器可与竞争厂商的球锁系统互换。它们使您能够在无需制造新副板或返工现有副板的情况下，利用 SpeedLoc 系统的速度、精度和易安装性。随附安装用内六角圆柱头螺钉。抗拉强度最低 180,000 psi。屈服强度最低 140,000 psi。材料：经热处理的 4340 钢，表面处理为黑色氧化层。

零件表
明细 | ID | SKU | 零件号 | 工装板最小厚度 in | 定位器尺寸 | 螺纹 in | D 接收头直径 in | D1 工装板孔径 in | D2 接收器外径 in | D3 工装板通孔 in | Dp 螺栓中心直径 in | H 接收器高度 in | H1 接收头高度 in | H2 工装板沉孔深度 in | SHCS 尺寸 | 螺钉最大扭矩 ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

媒体

• SpeedLoc Information (PDF)

特性 / 技术规格

• 随附安装用内六角圆柱头螺钉
• 抗拉强度最低：180,000 psi
• 屈服强度最低：140,000 psi
• 材料：经热处理 4340 钢
• 表面处理：黑色氧化
• 通用螺栓安装接收器，可与竞争球锁系统互换
• 用于安装在副板或机床工作台以接收定位器单元
