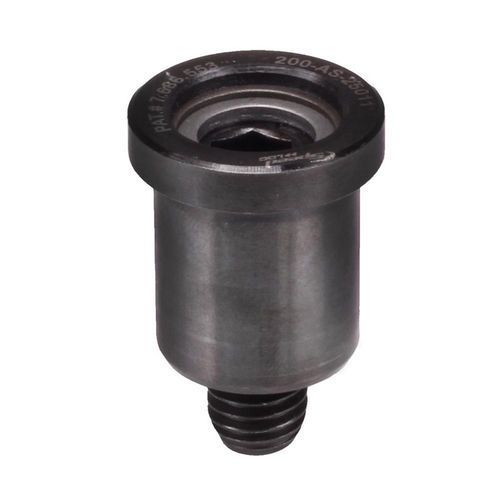

杆式攻丝定位销 MPAS series

概述
SpeedLoc MPAS 系列平面安装定位销用于夹具、工装和装配工序中的精确且可重复定位。销头与夹具板面平齐，便于不受阻碍的工装操作并适用于生产环境。MPAS 定位销可旋入兼容接收器或客户定制的装置中。其自抽出设计在拆卸时防止卡死，保持对准精度并保护夹具构件。机械性能：最低抗拉强度 180,000 psi，最低屈服强度 140,000 psi；材料为经热处理的 4340 钢，表面为黑色氧化处理。

可用零件（选取）
表头: ID | SKU | 零件号 | 板厚 (in) ±.005 | 螺纹 | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | 最大保持力 (Lbs) | 最大扭矩 (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

特点

• 定位销头与夹具板面平齐的平面安装设计
• 通过螺纹安装到接收器或客户设计的装置中
• 自抽出设计可防止卡顿并保持对准精度
• 适用于工装、夹具和装配操作，包括生产环境
• 高保持力且重复性良好
• 抗拉强度最低 180,000 psi；屈服强度最低 140,000 psi
• 材质：经热处理的 4340 钢，黑色氧化处理

技术规格

• 材质：经热处理的 4340 钢
• 表面处理：黑色氧化
• 抗拉强度（最小）：180,000 psi
• 屈服强度（最小）：140,000 psi
• 安装方式：平面安装（销头与板面平齐）
• 设计：自抽出结构以避免卡顿并保持对准精度
• 可用零件范围：MPAS-13010 至 MPAS-25010（如上所列，不同板厚和螺纹尺寸）
