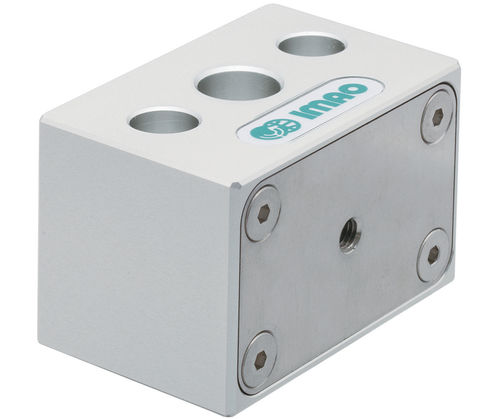

不锈钢环箍 轴 PSLC-L

铝框架弹簧小型

产品概述
PSLC-L 气动轴锁定夹具用于快速更换应用，在部件或机构位置调整后对滑动轴和主轴进行可靠夹紧。去气时为弹簧保持，供气时为气动释放，弹簧保持+气动释放的机制可防止因漏气导致的夹紧力下降。本体材质：5052A 铝；夹紧轴：5052A 阳极氧化铝；盖板：304 不锈钢。

主要特点

• 气动操作，弹簧保持（去气时夹紧，供气时解夹）
• 紧凑型设计，适用于安装空间受限场合
• 本体：5052A 铝
• 夹紧轴：5052A 阳极氧化铝
• 盖板：304 不锈钢
• 适用于快速更换系统并能可靠固定滑动轴与主轴

可选型号

• PSLC08-3L — 压力类型：Low — D：8 mm — L：35 mm — 工作气压：43-100 — 保持力矩：0.15 Lbs — 滑动载荷：11.2 Lbs — 适用轴径：8 mm
• PSLC08-5L — 压力类型：Standard — D：8 mm — L：35 mm — 工作气压：72-100 — 保持力矩：0.30 Lbs — 滑动载荷：20.2 Lbs — 适用轴径：8 mm
• PSLC10-3L — 压力类型：Low — D：10 mm — L：35 mm — 工作气压：43-100 — 保持力矩：0.22 Lbs — 滑动载荷：13.4 Lbs — 适用轴径：10 mm
• PSLC10-5L — 压力类型：Standard — D：10 mm — L：35 mm — 工作气压：72-100 — 保持力矩：0.37 Lbs — 滑动载荷：22.5 Lbs — 适用轴径：10 mm
• PSLC12-3L — 压力类型：Low — D：12 mm — L：35 mm — 工作气压：43-100 — 保持力矩：0.30 Lbs — 滑动载荷：13.4 Lbs — 适用轴径：12 mm
• PSLC12-5L — 压力类型：Standard — D：12 mm — L：35 mm — 工作气压：72-100 — 保持力矩：0.44 Lbs — 滑动载荷：22.5 Lbs — 适用轴径：12 mm
• PSLC16-3L — 压力类型：Low — D：16 mm — L：40 mm — 工作气压：43-100 — 保持力矩：0.52 Lbs — 滑动载荷：17.0 Lbs — 适用轴径：16 mm
• PSLC16-5L — 压力类型：Standard — D：16 mm — L：40 mm — 工作气压：72-100 — 保持力矩：0.89 Lbs — 滑动载荷：31.5 Lbs — 适用轴径：16 mm
• PSLC20-3L — 压力类型：Low — D：20 mm — L：40 mm — 工作气压：43-100 — 保持力矩：0.66 Lbs — 滑动载荷：17.0 Lbs — 适用轴径：20 mm
• PSLC20-5L — 压力类型：Standard — D：20 mm — L：40 mm — 工作气压：72-100 — 保持力矩：1.10 Lbs — 滑动载荷：31.5 Lbs — 适用轴径：20 mm

媒体 / 文档

• 规格 (PSLC-L.pdf)
• PSLC-L Shaft Clamp 使用说明 (PSLC-L-E.pdf)

技术规格

• 工作方式：去气时弹簧夹紧；供气时气动释放 — 防止因漏气导致的保持力下降
• 本体材质：5052A 铝
• 夹紧轴材质：5052A 阳极氧化铝
• 盖板材质：304 不锈钢
• 可用直径 (D)：8 mm、10 mm、12 mm、16 mm、20 mm
• 压力类型选项：Low 与 Standard
• 安装宽度（安装孔间距）：35 mm 或 45 mm
• 各型号的工作气压、保持力矩和滑动载荷详见可选型号部分
