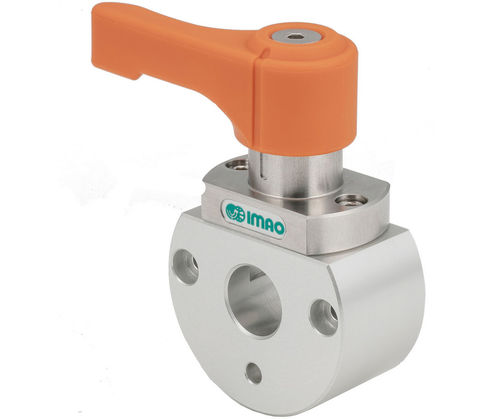

手动夹持单元 QCSHL-DK

机械手动操控弹簧

产品概述
该推锁夹具单元通过手柄旋转90°实现无工具锁定，便于快速的滑动和角度调整。该预装单元可直接安装于φ14 mm 圆轴，免去定制安装件的需要。内部弹簧保持恒定夹紧力，防止过紧或过松，确保工业应用中的可重复定位。

主要特性

• 手柄旋转90°实现无工具快速锁定/解锁
• 预装单元，可直接安装于φ14 mm 圆轴
• 内部弹簧保持恒定夹紧力，避免过紧/过松
• 适用于滑动和角度调整的夹具与组件

材料

• 夹具本体：303 不锈钢
• 手柄：聚酰胺（橙色）
• 领圈：A5052 阳极氧化铝

技术规格

• 孔径：14 mm（轴兼容）
• 安装孔径：4 mm，深度 6 mm
• 安装柱间直径：46 mm
• 本体长度：24 mm
• 手柄高度：39 mm
• 安装孔中心距（宽度）：36 mm
• 夹紧力：90 lbs（≈401 N）

安装与兼容性

• 预装便于直接安装于圆轴；无需定制支架
• 适用于直线滑轨、可调夹具和快速定位装置
• 为确保稳固安装，请确认轴径为 φ14 mm 并使用规定的安装孔尺寸

媒体

• 提供产品视频
• 提供产品规格文档（PDF）
