肘节夹接线板 PTRC1 series

产品概述

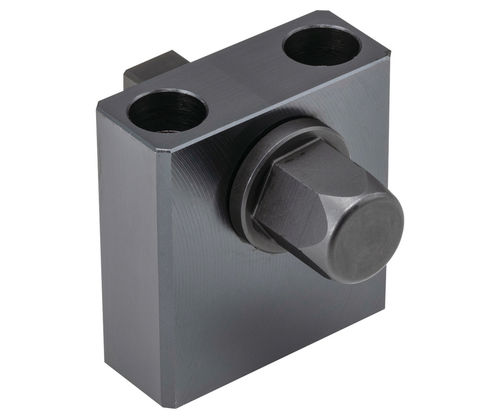

PTRC1 延长单元用于延长 PTPD1 系列拉下夹具和 PTNS1 弹簧工作支撑的操作距离。该单元可安装延长杆和六角套筒（不含）。六角头可手动操作、使用冲击扳手，或与自动化装配线的螺母枪（nut runner）配合使用。机身材料为 1045 钢，黑色氧化处理；六角头为 4135 钢，淬火回火，黑色氧化处理。

部件选项 / 尺寸

• PTRC1-25 (SKU PTRC1-25) — H=42 mm、H1=25 mm、H2=33 mm — 兼容: PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 mm、H1=30 mm、H2=38 mm — 兼容: PTPD1-12、PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 mm、H1=40 mm、H2=48 mm — 兼容: PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 mm、H1=50 mm、H2=57 mm — 兼容: PTNS1-16

兼容性

• 专为 PTPD 系列拉下夹具（PTPD1 型号及其变体）设计
• 亦适用于 PTNS1 弹簧工作支撑

材料与表面处理

• 机身：1045 钢，黑色氧化处理
• 六角头：4135 钢，淬火回火，黑色氧化处理

使用说明

• 安装延长杆和六角套筒（不含）以连接夹具或支撑
• 六角头可手动旋转、用冲击扳手或在自动化生产线上与螺母枪配合使用

包含 / 不包含

• 包含：如上所述的延长单元机身和六角头
• 不包含：延长杆和六角套筒

媒体与文档

• 提供产品视频和可下载规格说明书

技术规格

• 型号：PTRC1
• 机身材料：1045 钢
• 六角头材料：4135 钢，淬火回火
• 表面处理：机身与六角头均为黑色氧化处理
• 操作方式：手动、冲击扳手或兼容螺母枪
• 需配件：延长杆和六角套筒（不含）
• 可用尺寸：PTRC1-25、PTRC1-30、PTRC1-40、PTRC1-50
• 典型应用：在自动化生产线上延长 PTPD 拉下夹具和 PTNS1 支撑的操作距离
