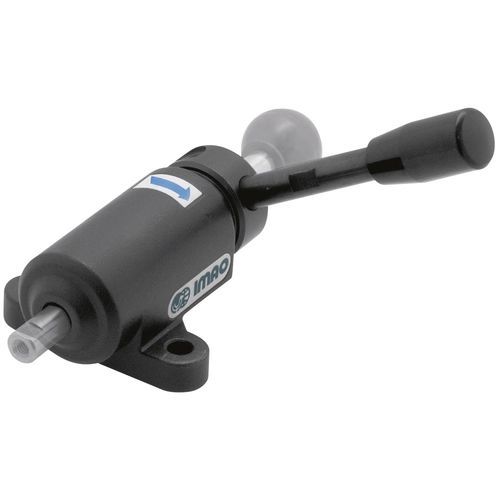

手动操控夹具 QLRC-08R

用于零件加工钢卧式

这些推力夹具具有一个夹紧体和一个夹紧杆，共同用于各种工件夹持解决方案。夹紧时，只需将杆穿过夹紧体的中心，直到与工件接触。转动手柄即可实现最终夹紧，手柄可伸长并夹紧夹紧杆，从而实现安全的工件夹持。松开手柄，夹紧杆即可缩回，以便取出工件。夹紧杆伸出范围长，可夹紧凹陷或难以接触的工件。夹紧杆的末端有一个螺纹，因此可以安装定制的刀尖。夹紧杆可以切割成所需的较短长度。(如果用户要定制夹紧杆，建议将外径加工到 h9 或更高公差，以确保合适）。从顶部安装，有两个安装孔。以 R 结尾的零件编号为顺时针夹紧方向，以 L 结尾的零件编号为逆时针夹紧方向。当反作用力超过规定的夹紧力时，卡箍将松开。 夹紧体和杠杆臂由 1045 合金钢制成。内部凸轮由硬化的 4115 合金钢制成。表面黑色氧化处理。手柄为黑色塑料。夹体和夹杆单独出售。
