手动夹紧设备 QLSWW series

机械手动操控弹簧

产品说明

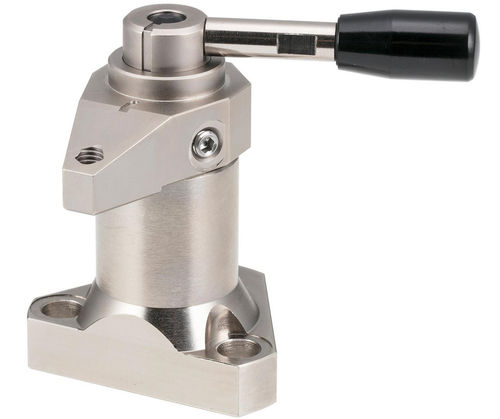

Stablelock 摆动夹具将臂摆到位置后向下夹紧，对工件施加直接向下的压力。其采用弹簧推球机构，通过锥面推动球体实现正锁定并保持恒定夹紧力；在夹紧终点手柄有“咔嗒”感以防止过紧。手柄和机身上的指示线显示锁定/未锁定状态。臂可完全摆开以便装卸工件。型号末尾为 R 的为顺时针夹紧，末尾为 L 的为逆时针夹紧。臂端的 M6 螺纹孔可安装抓手或螺钉（另售）。顶装安装，使用两个安装孔固定。

材料与表面处理
机身与杠杆臂：1045 合金钢。缸体：4140 合金钢。手柄：黑色酚醛树脂。所有金属件经化学镍处理，提高耐腐蚀性和耐磨性。

可选型号（表）
列：ID | SKU | 零件号 | 夹紧方向 | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H 夹紧位置 (mm) | H1 未夹紧位置 (mm) | R 夹紧力 (Lbs) | 使用载荷 (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | 顺时针 | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (无 PN 列出)
189676 | QLSWW30L-100 | QLSWW30L-100 | 逆时针 | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (无 PN 列出)

技术特性 / 规格

• 系列 / 型号：QLSWW
• 工作方式：臂摆动到位后垂直夹紧，产生直接向下的压力
• 夹紧方向：右手（R）= 顺时针；左手（L）= 逆时针
• 夹紧机构：弹簧球与锥面结合实现正锁定；手柄/机身的指示线显示锁定/未锁定
• 手柄：黑色酚醛塑料，夹紧终点有“咔嗒”感以防止过紧
• 安装：顶装，使用两个安装孔
• 臂端 M6 螺纹孔可安装抓手或螺钉（另售）
• 机身与杠杆臂材料：1045 合金钢
• 缸体材料：4140 合金钢
• 表面处理：所有金属件化学镍处理以提高耐腐蚀和耐磨性能
• 示例尺寸（QLSWW30R-100 / QLSWW30L-100）：D=14 mm，D1=30 mm，D2=18 mm，W=58 mm，W1=42 mm，H（夹紧）=76 mm，H1（未夹紧）=86 mm
• 夹紧力（示例）：224 Lbs（标注范围 112-337）
• 使用载荷（示例）：18 Lbs
