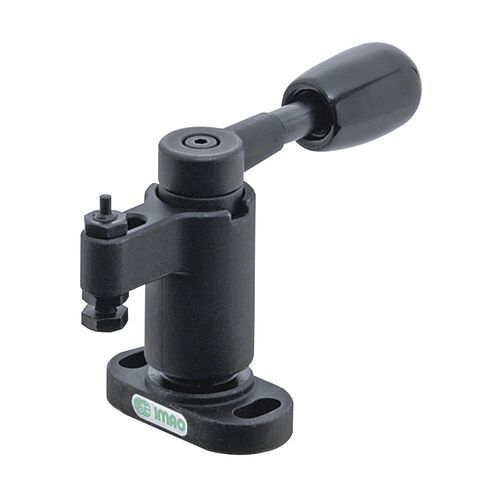

旋转式夹紧设备 QLSWC100L

凸轮式用于零件加工钢

摆动到位置，直接向下夹紧到工件上。这些微型摆动夹紧摆动到位置，直接向下夹紧到工件上。 手臂完全摆动，便于工件的装载和卸载。 非常适合重复夹紧操作。 附带一个接触螺栓，可以反转成品或粗糙的表面。 从顶部安装有两个安装孔。 100 系列提供 247 磅的夹紧力，150 系列提供 404 磅的夹紧力。 以 R 结尾的零件编号具有顺时针的夹紧方向，以 L 结尾的零件编号具有逆时针的夹紧方向。 100 系列手柄的最大操作载荷为 22 磅，150 系列手柄为 33 磅。车身、手柄和主轴均由 SAE-1045 合金钢制成。 夹臂和凸轮轴由 SAE-4140 合金钢制成。 零件经过黑色氧化物处理处理。 手柄是黑色塑料。
