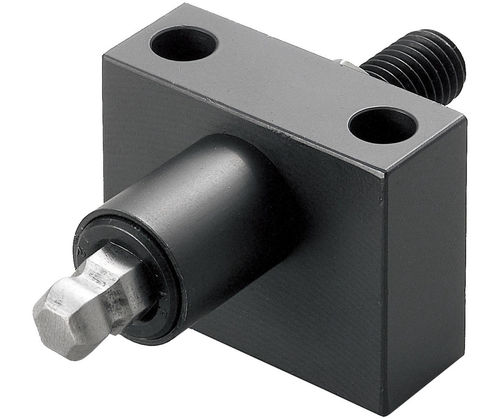

组件支架 BJ650 series

碳钢

产品说明
此远程控制单元用于远距离操作 BJ350 和 BJ351 型弹簧支撑。产品由 1045 钢制成，表面为黑色氧化处理，BJ650 提供多种螺纹/尺寸变体以匹配不同的支撑尺寸和行程。请根据您使用的 BJ350 或 BJ351 支撑选择对应的 SKU。

媒体

• 规格（PDF）
• 远程操作（图片）
• 产品视频

零件选项（表格）
详情 | ID | SKU | 零件号 | 螺纹 T | D | D1 | L | L1 | L2 | W | W1 | W2 | H | H1 | 行程 S | 与哪种支撑配用 | PN
142679 | BJ650-06001 | BJ650-06001 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 22 | 16 | 4 | BJ350-06001
142680 | BJ650-06002 | BJ650-06002 | M6×1.00 -35L | 12 | 5.5 | 48 | 30 | 12 | 32 | 5 | 20 | 26 | 20 | 4 | BJ351-06001
142681 | BJ650-08001 | BJ650-08001 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 27 | 19.2 | 4 | BJ350-08001
142682 | BJ650-08002 | BJ650-08002 | M8×1.25 -40L | 12 | 5.5 | 57 | 34 | 12 | 32 | 6 | 20 | 33 | 25.2 | 4 | BJ351-08001
142683 | BJ650-10001 | BJ650-10001 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 32 | 22.2 | 5 | BJ350-10001
142684 | BJ650-10002 | BJ650-10002 | M10×1.50 -55L | 16 | 9.0 | 76 | 45 | 16 | 44 | 8 | 30 | 40 | 30.7 | 5 | BJ351-10001
142685 | BJ650-12001 | BJ650-12001 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 36 | 25.2 | 5 | BJ350-12001
142686 | BJ650-12002 | BJ650-12002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 49 | 38.2 | 5 | BJ351-12001
142687 | BJ650-16002 | BJ650-16002 | M12×1.75 -60L | 16 | 9.0 | 86 | 50 | 16 | 44 | 10 | 30 | 54 | 43.7 | 5 | BJ351-16001

技术参数 / 规格

• 型号：BJ650
• 用途：用于 BJ350 和 BJ351 弹簧支撑的远程控制单元
• 材质：1045 钢
• 表面处理：黑色氧化
• 可选螺纹/尺寸及尺寸数据见上表（M6、M8、M10、M12 不同长度和行程的变体）
• 兼容：BJ350 与 BJ351 弹簧支撑
