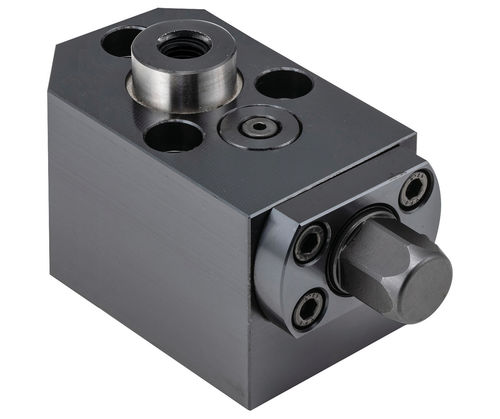

零件加工支架 PTNS1 series

用于生产线钢弹簧

产品概述
该弹簧支撑件可防止重切削过程中工件振动和偏转。工件加载时活塞下降，旋转六角头可将其锁定。六角头锁定轴可手动或用冲击扳手操作，适合与自动化生产线的螺母紧固机配合使用。主体材料：1050钢，黑色氧化处理。六角头与锁定轴：4135钢，经淬火回火，黑色氧化处理。

型号 / 变体

• PTNS1-12 — H: 57 mm；螺纹: M12×1.75；D: 26 mm；L: 90 mm；W: 62 mm；L3: 35 mm；H3: 12 mm；允许紧固扭矩: 29.5 ft/lbs；支撑容量: 1124 lbs；活塞弹簧力: 3.4–6.7 lbs
• PTNS1-16 — H: 72 mm；螺纹: M16×2.00；D: 33 mm；L: 115 mm；W: 75 mm；L3: 45 mm；H3: 16 mm；允许紧固扭矩: 59.0 ft/lbs；支撑容量: 2248 lbs；活塞弹簧力: 3.4–6.7 lbs

媒体与文档

• 说明书 - 维护 (PDF)
• 规格 (PDF)
• 产品视频 - PTNS1 (视频)

技术规格

• 型号 / 名称: PTNS1
• 产品类型: 带六角头锁定的弹簧支撑件；兼容螺母紧固机
• 主体材质: 1050钢，黑色氧化处理
• 六角头与锁定轴材质: 4135钢，淬火回火，黑色氧化处理
• 适用: 防止工件振动和偏转；适用于重切削和自动化生产线
• 锁定方式: 通过六角头锁定活塞位置；可手动或用冲击扳手/螺母紧固机操作
• 可选型号: PTNS1-12、PTNS1-16
