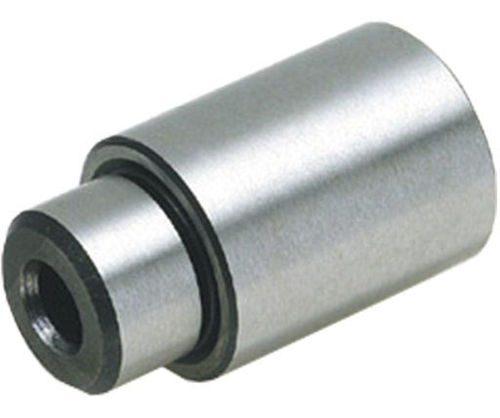

内六角螺钉定位销 BJ401 series
杆式攻丝

添加到我的收藏夹

添加到产品对比表

产品规格型号

描述
这些边缘定位销用于精确定位和对准夹具与工件，也可用作硬化止挡或夹具支脚。圆形定位销通过内六角螺钉固定。材质为SK95钢，淬火、精密研磨，表面为黑色氧化处理。

零件选项

BJ401-04001 — SKU: 142529；零件号: BJ401-04001；螺纹: M4；D: 10 mm；D1: 15 mm；H: 10 mm；H1: 8 mm；H2: 5 mm
BJ401-04002 — SKU: 142530；零件号: BJ401-04002；螺纹: M4；D: 10 mm；D1: 15 mm；H: 20 mm；H1: 8 mm；H2: 5 mm
BJ401-06001 — SKU: 142531；零件号: BJ401-06001；螺纹: M6；D: 15 mm；D1: 20 mm；H: 15 mm；H1: 10 mm；H2: 7 mm
BJ401-06002 — SKU: 142532；零件号: BJ401-06002；螺纹: M6；D: 15 mm；D1: 20 mm；H: 25 mm；H1: 10 mm；H2: 7 mm
BJ401-10001 — SKU: 142533；零件号: BJ401-10001；螺纹: M10；D: 20 mm；D1: 30 mm；H: 15 mm；H1: 12 mm；H2: 11 mm
BJ401-10002 — SKU: 142534；零件号: BJ401-10002；螺纹: M10；D: 20 mm；D1: 30 mm；H: 35 mm；H1: 12 mm；H2: 11 mm
BJ401-12001 — SKU: 142535；零件号: BJ401-12001；螺纹: M12；D: 25 mm；D1: 40 mm；H: 20 mm；H1: 15 mm；H2: 13 mm
BJ401-12002 — SKU: 142536；零件号: BJ401-12002；螺纹: M12；D: 25 mm；D1: 40 mm；H: 40 mm；H1: 15 mm；H2: 13 mm

媒体 / 文档
BJ401 产品的规格 PDF 可用（请参见产品文档）。
