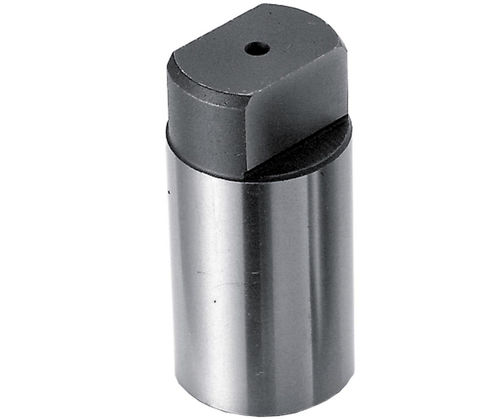

杆式攻丝定位销 BJ710 series
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术参数
- 杆式攻丝
产品介绍
产品概述
这些定位键用于在具有 30G6 定位孔的机床工作台上定位工装板。材质为 1045 钢，经淬火硬化并精密磨削，表面为黑色氧化处理。
适用范围
用于机床工作台上带有 30G6 定位孔的工装板。
产品型号/变体
相关产品类型
特性 / 技术规格
这些定位键用于在具有 30G6 定位孔的机床工作台上定位工装板。材质为 1045 钢，经淬火硬化并精密磨削，表面为黑色氧化处理。
适用范围
用于机床工作台上带有 30G6 定位孔的工装板。
产品型号/变体
- ID 142543 — SKU BJ710-14030 — 螺纹 M6 x 1.00（深度 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 14 mm
- ID 142544 — SKU BJ710-18030 — 螺纹 M6 x 1.00（深度 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 18 mm
- ID 142545 — SKU BJ710-20030 — 螺纹 M6 x 1.00（深度 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 20 mm
- ID 142546 — SKU BJ710-22030 — 螺纹 M6 x 1.00（深度 10 mm）— D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 22 mm
相关产品类型
- 定位销 / 定位键
- 适用于带 30G6 定位孔的工装板
特性 / 技术规格
- 型号：BJ710
- 材料：1045 钢
- 热处理：淬火（硬化）
- 表面处理：黑色氧化
- 制造工艺：精密磨削
- 螺纹（变体）：M6 x 1.00，深度 10 mm
- 常见尺寸（各变体相同）：D = 30 mm，D1 = 29 mm，L = 64 mm，L1 = 15 mm
- 键宽（W）可选：14 mm、18 mm、20 mm、22 mm
- 典型用途：在具有 30G6 孔的机床工作台上定位工装板
