概述
单叶片起重工具是一款用于风电叶片吊装与对接的辅助系统，适用于陆上与海上工况，并覆盖从常规到超长叶片的长度范围。用于实现安全、稳定且灵活的作业，提高现场效率并缩短施工周期。

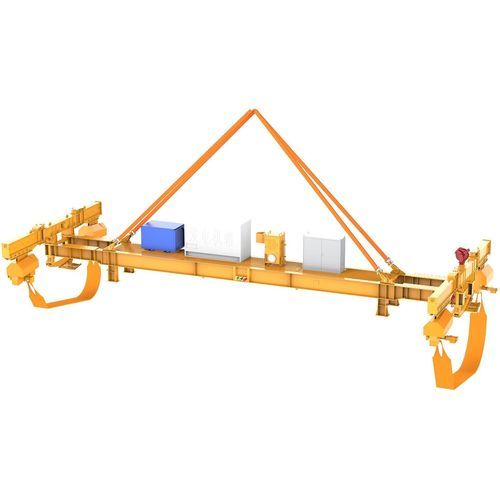

水平型（起吊吊带）— 主要特点

• 高通用性：通过更换吊带类型和安装孔位扩展适用范围。
• 轻量化设计，组件配置优化，便于运输与搬运。
• 快速部署：梁臂可折叠，实现一体化运输，减少现场组装工作。
• 双冗余无线控制，支持保持运行和两键控制模式，提升运行安全性。
• 限位开关与压力监测可实现自动停机，防止叶片损伤。
• 系列化与模块化设计缩短交货周期，便于处理复杂订单。

水平型（起吊吊带）— 组件与功能
钢结构
以高强度钢板为主承载骨架；模块化跨距可调以适配不同叶型，实现精确对接与稳定姿态控制。

卷扬组件
多卷扬协调控制，实现平稳起升与精细姿态调整，保证关键连接点的高效对正。

动力系统
集成独立电源单元支持无外部供电的自主作业；为电子和液压系统提供稳定电力，适应多种工作环境。

释放系统
支持自动释放及断电时的强制手动解锁；位置反馈与限位保护防止卡死或误触发；前后缘联锁设计避免两端吊带同时打滑。

夹紧机构
液压驱动并具自动压力感应停机；多自由度球接头贴合叶片曲面；采用耐磨橡胶垫确保稳固夹持且不损伤表面。

电气控制系统
PLC控制配无线遥控；通过载荷、压力和位置传感器实时监测，提升提升过程的自动化与可控性。

吊带与卸扣
高强度平吊带对叶片表面提供柔性支撑，防止表面损伤；合金锻造卸扣确保可靠的承载性能。


水平型（C型夹具）— 主要特点

• 通过更换夹具可适配多种叶片型号。
• 为恶劣海上环境设计，具备较高防腐等级和优良的IP防护性能。
• 可在最高22 m/s风速下作业，扩大作业窗口。
• 双冗余无线控制，支持保持运行和两键控制。
• 限位开关与压力监测实现自动停机以防叶片受损。
• 系列化和模块化设计可缩短交货期。
• 一体化安装/拆卸设计，可使用同一设备完成单片叶片的安装与退役。
• 智能尾索系统具备自动张力调节，确保提升过程的稳定与安全。

水平型（C型夹具）— 组件与功能
钢结构
由高强度合金钢板精焊而成，保证出色的稳定性与可靠承载能力，并支持跨距可调。

夹紧机构
“柔性抓取+刚性锁定”设计，耐磨防滑软垫贴合叶片表面；液压驱动、压力可调，以抑制提升过程中的摆动或扭曲。

牵引索系统
支持叶片姿态的实时调整与自动张力控制；自锁制动机构抵抗高空风干扰，抑制振荡与扭转。

转向/俯仰系统
可精确调节叶片角度，实现与轮毂的快速对位，提升安装效率并缩短提升周期。

动力系统
配备集成独立动力单元，支持无外供电运行；具备应急起动、过载保护和低油位报警。

电气控制系统
PLC控制配无线遥控；传感器支持角度调整、夹紧和释放的自动化控制。

液压系统
集成液压设计，关键元件采用高可靠性品牌；密封性好、泄漏风险低、夹紧压力与俯仰速度可精确控制，并具过载与超压保护。

规格 — 水平型（起吊吊带）
额定载荷：40 t – 120 t
工具重量：12 t - 38 t
主要材料：Q355E / Q460E
尺寸（长 × 宽 × 高）：11500 × 7100 × 2300 mm
耐腐蚀等级：C4 / C5
工作温度：-30 ℃ 至 50 ℃
最大作业风速：18 m/s
叶片夹持间距：可调 11 m - 20 m

规格 — 水平型（C型夹具）
额定载荷：65 t - 120 t
工具重量：65 t - 110 t
主要材料：Q355E / Q460E / Q690E
尺寸（长 × 宽 × 高）：24000 × 11500 × 15000 mm
耐腐蚀等级：C4 / C5
工作温度：-30 ℃ 至 50 ℃
最大作业风速：22 m/s
叶片夹持间距：可调 9 m - 18 m

技术特性

• 产品类型：用于风力叶片的单叶片提升与对接工具。
• 可用配置：水平型（起吊吊带）；水平型（C型夹具）。
• 额定载荷范围：吊带 40 t – 120 t；C型夹具 65 t – 120 t。
• 工具重量范围：吊带 12 t - 38 t；C型夹具 65 t - 110 t。
• 主要材料：Q355E、Q460E，可选 Q690E（C型夹具）。
• 尺寸：吊带 11500 × 7100 × 2300 mm；C型夹具 24000 × 11500 × 15000 mm。
• 耐腐蚀等级：C4 / C5，适用于海上工况。
• 工作温度：-30 ℃ 至 50 ℃。
• 最大风速：吊带型最高 18 m/s；C夹具型最高 22 m/s。
• 叶片夹持间距：吊带 11 m - 20 m；C夹具 9 m - 18 m。
• 关键子系统：钢结构、卷扬组件、动力系统、释放系统、夹紧机构、PLC无线控制、液压系统、牵引索与俯仰系统、吊带与卸扣。
