概述

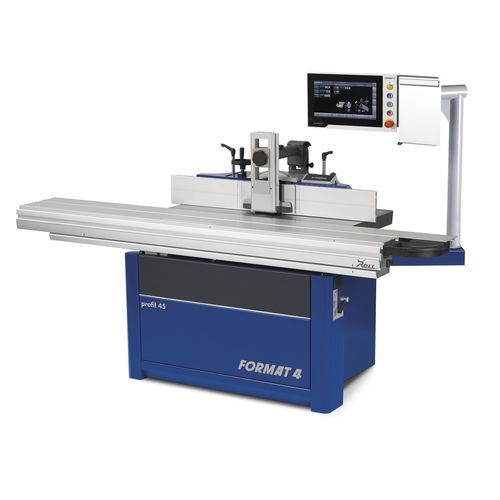

profil 45 Z 倾斜刨型机 x-motion。用于快速、精确的成型和榫接加工，profil 45 Z x-motion 可从控制面板方便地调节主轴的高度与倾角并定位主轴挡板。主轴快速更换系统可缩短换刀时间并提高生产效率。奥地利制造，工程品质。

控制 / 使用舒适性
x-motion 控制包内置的 7" TFT 显示器提供清晰的人机界面。触摸屏位于视线高度，可一目查看所有重要参数。主轴设置和挡板位置可直接在屏幕上控制。高级包支持程序调用、可配置的成型程序以及工具数据库。

主要特点

• 主轴快速更换系统 – 极快的主轴/刀具更换；支持最高 15,000 rpm 的高速路由器主轴及不同直径主轴；Format‑4 主轴采用 3 个高精度金属轴承，保证稳定性。
• “x-motion” 控制 – 7" 彩色 TFT 触摸屏用于定位与程序调用；通过触屏定位挡板。
• Easy-Glide 倾斜分段导向 – 精确的双面导向，承载能力高且无间隙倾斜。
• Quick-Lock 快速夹紧系统 – 在台式刨型机上安全便捷地更换刀具（适用于 Ø 30 mm 主轴）。
• 双重除尘 – 挡板处吸尘并在刀头下收集切屑，保持工作清洁。
• 后倾主轴 – 更安全的操作，无夹点，不限制工件高度，支持动力推进器并优化切屑排出。

变型 / 典型配置

• profil 45 Z x-motion（带 x-motion 触摸屏包）
• profil 45 Z（标准包；可选 Power-Drive 主轴控制）
• 滑动台长度：51⅛"（1,300 mm）标准；可选 81"（2,050 mm）或 98⅜"（2,500 mm）。
• 主轴挡板可支持最大刀具直径：9⅞"（250 mm）。
• 刨台开口：12⅝"（320 mm），适用于大尺寸榫接和面板抬升工具。

产品详情 – 选配功能

• 主轴快速更换：可使用预装成型刀具的主轴或不同直径主轴；秒级更换；支持最高 15,000 rpm 的高速路由器主轴。
• 刨型机构：重载设计，具备精密双重导向实现精确角度调整，采用燕尾槽导向实现线性高度调节；工业级主轴电机单元。
• 榫接/开槽台：X-Roll 导向设计，滚轮压力分布均匀，导向面经硬化抛光处理，长期保持精度和平滑运行。
• 支撑台（可选）：43¼"（1100 mm）和 51"（1295 mm），带伸缩臂以支撑大型/重型工件；末端滚轮便于装载大件而不损伤。
• Power-Drive：通过控制开关进行快速粗调，通过按键进行微调，并具有 LED 实时显示。

技术参数 / 规格

• 型号系列：profil 45 Z
• 控制（x-motion 型）：7" 彩色 TFT 显示器，视线高度触摸屏，程序调用和工具数据库
• 主轴快速更换：x-motion 型为标准配置；支持最高 15,000 rpm 的高速路由器主轴；3 个高品质金属轴承
• 主轴转速（典型）：3500、4500、6000、8000、10000 rpm（可选：连续可调 1,500–10,000 rpm）
• 主轴挡板：支持最大刀具直径 9⅞"（250 mm）
• 刨台开口：12⅝"（320 mm）
• 滑动台长度：51⅛"（1,300 mm）标准；可选 81"（2,050 mm）/ 98⅜"（2,500 mm）
• 除尘：通过挡板和刀头下的收集箱实现双重抽吸
• 倾斜导向：Easy-Glide tilting segment guide（双面导向）
• Quick-Lock：适用于 Ø 30 mm 主轴的台式刨型刀具更换系统
• 结构：重载 profil 45 结构，燕尾线性高度导向，角度调整用精密双重导向
• 设计 / 产地：精密组件与制造；奥地利品质
