高精度钳子锉刀 45 M x-motion

木材

概述

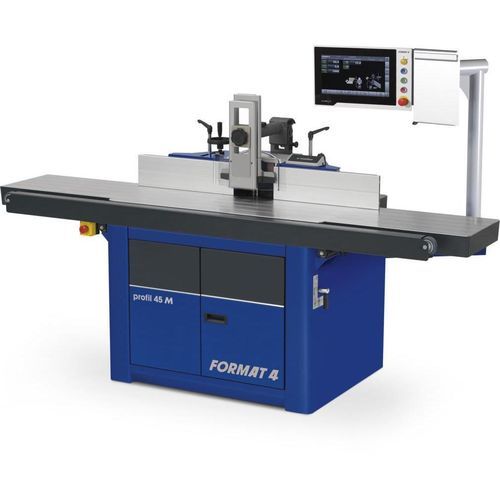

倾斜式型材铣床 profil 45 M x-motion 是一款专业木工机械，具有坚固的铸铁工作台、大开口和先进控制系统，适用于工业型材加工。该机面向精密型材加工，并可根据配置处理木材以及工程塑料/复合材料。

产品定位
profil 45 M 被设计为用于特殊型材加工和高效生产的工业化机器。c-tech 系列提供专门用于塑料和复合材料加工的选配项。

高级“x-motion”功能（profil 45 M x-motion）
profil 45 M x-motion 配备 7" TFT 触摸显示器和 x-motion 控制包，提升操作便捷性：屏幕位于视线高度，显示关键信息。主轴与导轨设置可通过触摸界面调整。高级包提供程序召回、可配置的型材加工程序及可选的刀具数据库。

亮点与优势

• 适合连续工业运行的稳定性能
• 可按客户需求优化的生产解决方案
• 坚固设计，采用精密工程与优质组件
• 多种配置包，包含先进技术解决方案
• 改善的人机工程与直观的控制布局
• 奥地利制造精度，保证稳定生产力

型号

• profil 45 M x-motion — 含 x-motion 触摸控制与高级功能（7" TFT 显示、刀具数据库、程序召回）
• profil 45 M — 标准配置，采用 Power‑Drive 主轴控制（手动/电子精/粗调）

主要特性 / 详细信息（节选）

• 铣床开口：12⅝" (320 mm) — 大开口便于操作安全及榫头和面板抬升工具的定位
• 主轴导轨处最大刀具直径：9⅞" (250 mm)
• 主轴快换系统 — 支持在数秒内更换主轴和刀具；可支持最高 15,000 rpm 的高速路由主轴；Format‑4 主轴采用三只高质量金属轴承
• 标配可折叠支架的铣刀导轨 — 便于快速更换刀具/主轴及弯曲加工
• 主轴导轨控制 — 精准电动快速调节并实时显示
• 双重吸尘 — 通过导轨吸尘并在刀头下方收集切屑，保持清洁工作状态
• 可选型材导轨快速夹紧系统 — 单手即可装卸
• Easy‑Glide 倾斜段导向 — 双侧导向、承载精确且无间隙的倾斜支撑
• 工业级主轴组件 — 大功率主轴电机单元，精密双导向实现精确角度调节，燕尾导轨实现线性高度调节
• FORMAT4 主轴后倾 — 操作更安全，无夹手点，工件高度范围完整且切屑排出更佳
• Quick‑Lock 刀具夹紧系统 — 适用于 Ø 30 mm 主轴的快速安全刀具更换
• 可选坚固桌面加长件 — 每侧增加 670 mm 工作面；装配加长件后前方抽出支撑最长可达 2200 mm

技术参数 / 规格

• 电源：电机电压 3x 230 V
• 电机频率：60 Hz
• 主轴电机功率选项：7.5 HP (5.5 kW) S6/40%（标准）；10 HP (7.30 kW) 可选；13.5 HP (10 kW) 可选
• 主轴转速位置：5 段 3500 / 4500 / 6000 / 8000 / 10,000 rpm
• 铣床开口：12⅝" (320 mm)
• 主轴导轨处最大刀具直径：9⅞" (250 mm)
• 高速路由主轴：支持主轴直径 Ø 6–16 mm，转速可达 15,000 rpm；根据配置可达 10 HP
• 控制（profil 45 M x-motion）：7" TFT 彩色触摸显示器（x-motion）
• 控制（profil 45 M）：Power‑Drive 控制（手动/电子精/粗调，LED 实时显示）
• 工作台与支撑：坚固铸铁机台，1270 mm 前方抽出支撑（可增加最多 400 mm 支撑面），安装桌面加长件时可选配更长前方抽出支撑
• 吸尘：通过导轨和切屑收集箱的双重抽吸
