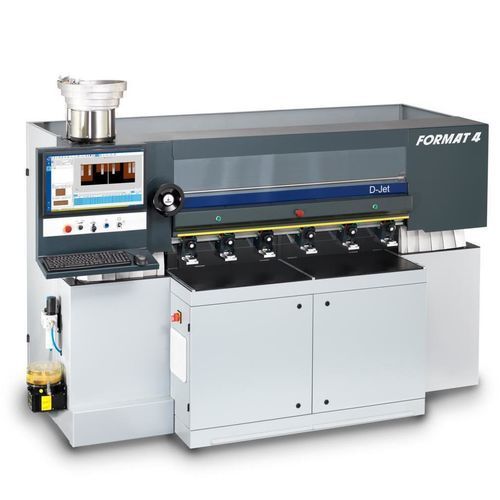

立式CNC加工中心 D-Jet

用于木材钻孔

概述
Format4 D-Jet 是一款用于节省空间的工业橱柜生产或作为专业车间独立使用的 CNC 钻孔与木销插入加工中心。该机床占地小（约3.5 m²），支持往复式（摆动）作业以实现高产能，且可集成自动化选项。

优点

• 直观的24"触摸屏操作，加快程序执行
• 可通过可选模块灵活处理各种接合件和连接件
• 占地小，便于紧凑生产布局
• 往复式作业可同时加工最多四个工件
• 大尺寸振动供料器实现自动木销/锚栓插入，支持连续作业

主要特性

• DH6 钻头：3 个垂直主轴、3 个水平主轴、X 方向 1 个开槽锯
• 标准为两工位摆动（往复）作业；可按需扩展为四工位
• 工件夹具：标准 4 个（可选 6 个）
• 自动木销/锚栓插入：振动供料；标准直径 8 mm（可选 5/6/10 mm）；长度 20–40 mm；长度可快速无工具调节
• 用于 X、Y、Z 导轨及轴承主轴的自动中央润滑系统
• 酚醛树脂工作台，支持精确安置；提供工作台延伸件以处理大型/重型工件
• 线性导轨：经硬化抛光的线性导轨与循环滚珠轴承；X 轴采用弧形齿条传动；Y/Z 通过抛光循环滚珠丝杆定位
• F4®Integrate CNC 软件：集成工具库（F4Toolbox）、CAM 区域（F4Create）和机床操作（F4Operate）
• 前端集成人体工学脚踏开关栏，便于操作

操作/工作区

• 为高产能摆动作业设计（标准 2 个工作区；可选 4 个）
• 可伸缩挡板允许加工最大长/宽 2800 mm、高度 80 mm 的工件（标准大工作区至 1400 mm；可选扩展至 2800 mm）
• 大工作区可加工的最小零件尺寸：长/宽 ≥ 20 mm，高度 ≥ 10 mm

应用

• 作为 CNC 嵌套线的补充或独立机床用于工业橱柜生产
• 可加工并插入多种木销/锚栓系统及专用连接件（例如 Lamello Clamex P、OVVO/Lockdowel），支持可选附加加工单元

技术规格

• 品牌：Format4（Felder Group 高端品牌）
• 型号：D-Jet
• 占地：约 3.5 m²（节省空间设计）
• 钻头（DH6）：3 个垂直主轴、3 个水平主轴、X 方向 1 个开槽锯
• 夹具：标准 4 个（可选 6 个）
• 木销/锚栓插入：自动振动供料；长度 20–40 mm；标准直径 8 mm（可选 5/6/10 mm）
• 最大工件尺寸：标准至 1400 mm 长/宽（可选至 2800 mm），高度至 80 mm
• 最小工件尺寸（大工作区）：20 mm 长/宽，10 mm 高
• 工作台材料：酚醛树脂；提供工作台延长件
• 控制：24" 触摸屏；F4®Integrate CNC 软件（工具库、CAM、机床操作）
• 润滑：X、Y、Z 导轨及主轴的自动中央润滑系统
• 导轨/定位：硬化抛光线性导轨与循环滚珠轴承；X 轴为弧形齿条传动；Y/Z 为抛光循环滚珠丝杆
• 可选项：4 个工作区、Lamello/Lockdowel/OVVO 单元、工作台延长件及自动化套件
