3-5轴CNC加工中心 PICOMAX® 753-4轴立式用于玻璃
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3-4轴, 3-5轴
- 卧式／立式
- 立式
- 加工材料
- 用于钢材, 用于铝, 用于陶瓷, 铝合金用, 用于生铁, 用于不锈钢, 铜用, 用于有色金属, 用于玻璃, 用于钛合金, 用于黄铜, 用于碳化硅, 用于塑料, 碳纤维增强复合材料
- 结构
- 立柱
- 主轴头
- HSK-E50, ISO 30
- 工具数量
- 80工具, 50工具
- 相关功能
- 铣削, 钻孔, 攻丝, 蚀刻
- 认证
- ISO 9001
- 应用
- 用于钛, 用于汽车工业, CAD/CAM, 原型法, 半导体工业, 用于模具, 用于航空航天业, 用于光学仪器, 用于航空工业, 医疗用途, 用于模具工业, 用于航空工程, 牙科, 用于石墨加工, 用于石墨, 用于钟表业, 用于小型工件
- 其他特性
- 高精度, 高速, 紧凑型, 大功率, 高速, 高刚性, 喷淋式, CE, 自动装卸, 带托盘更换装置, 电动控制, 生产, 气动夹固
- X轴
600 mm
(23.62 in)- Y轴
400 mm
(15.75 in)- Z轴
610 mm
(24.02 in)- 转速
最少: 50 rpm
(314 rad.min-1)最多: 36,000 rpm
(226,195 rad.min-1)- 输出功率
13.7 kW, 19.5 kW
(18.63 hp, 26.51 hp)- X轴进给速度
最少: 1 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Y轴进给速度
最少: 1 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- Z轴进给速度
最少: 1 mm/min
(0 in/s)最多: 30,000 mm/min
(19.69 in/s)- 最大台面负荷
400 kg
(882 lb)- 总重量
5,300 kg
(11,684.5 lb)- 整体长度
2.1 m
(6'10" )- 整体宽度
2.3 m
(7'06" )- 总高度
3 m
(9'10" )

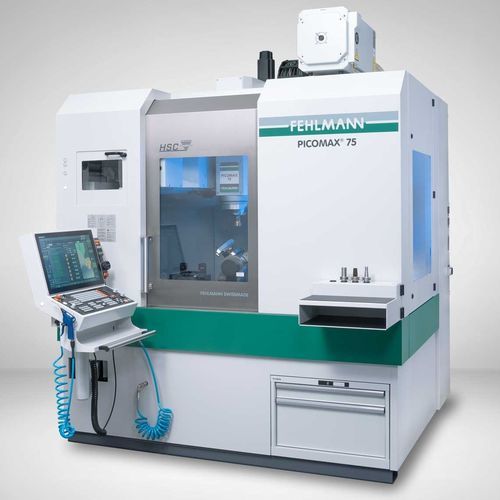

产品介绍
PICOMAX 75的高精度，高刚性和高能效令人钦佩。
加工过程中可从机床正面装载刀具、结构紧凑、节省空间、以及Fehlmann卓越的人机工程学设计，以上仅仅是这款机床众多特点中的一小部分。
机床结构、Z轴行程、几何精度和控制系统为配置FEHLMANN分度和旋转单元进行5轴加工 设计。5轴 完全集成在机床的数控系统中。这种组合能确保3轴、4轴和5轴加工时最大限度接近机床和高精度。
PICOMAX 75也可用作3轴机床，第4和第5轴可随时按需安装。
选配自动上下料装置后，操作员仍可从正面操作机床。
全新刚性优化的机床结构、大规格线性导轨，以及各轴标配精密光栅尺直接测量（含净化压缩空气）均保证了机床具备“坐标镗床”级的质量。全数字驱动技术为最高动态和生产率服务。机床结构零件的安装面经手工刮研，因此能确保最佳的几何精度。
