在线焊接线

自动机器人用于板材

产品概述

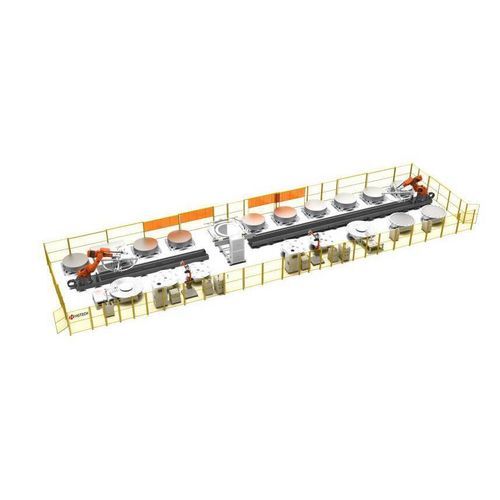

HGTECH 电极框架与电极板自动焊接生产线用于电极框架和电极板的自动装配与焊接，随后进行焊缝检测、平整度检测和气密性检测，适用于碱性电解槽的极板生产。

主要功能

• 电极框架及电极板的自动装配。
• 焊缝检测以验证焊缝完整性。
• 平整度检测以确保板材平面性。
• 气密性检测以发现泄漏。

设备特色

• 适配电极板长度 1.5–2.6 m 的柔性生产能力。
• 在 1000 Nm3/h 条件下焊后变形 ≤ 0.5 mm — 无需辊压与整平工序，焊缝成形质量显著提升。
• 首创焊缝追踪系统引导机器人焊接，实时在 XYZ 三个方向跟随，确保焊接质量。
• 创新型平面吸附多功能磁吸治具；产品换型时间 < 2 h。
• 在线自动尺寸检测、平整度检测与气密性检测以提高良率。
• 焊接质量监控系统实现实时监测并在异常时报警。

技术规格

• 适用电极板长度：1.5 m – 2.6 m
• 焊后变形（1000 Nm3/h）：≤ 0.5 mm
• 焊缝引导：具备 XYZ 三方向跟随的实时焊缝追踪系统
• 夹具：平面吸附式多功能磁吸治具
• 产品换型时间：< 2 h
• 在线检测：自动尺寸检测、平整度检测、气密性检测
• 质量控制：具备实时监测与异常报警的焊接质量监控系统
