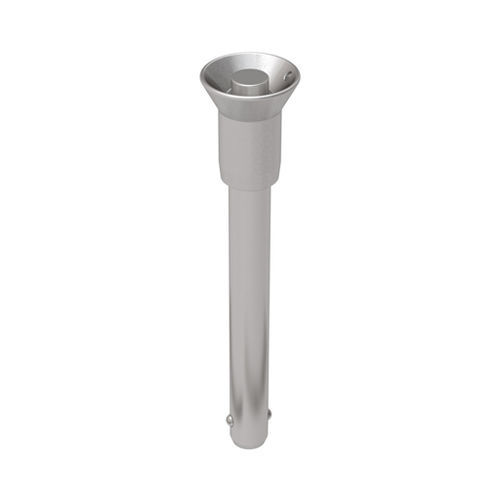

按钮式快卸销 NCCS series

不锈钢海洋应用

这些快锁销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄的材料是 300 系列不锈钢。手柄设计用于防止意外松脱，由 303 不锈钢加工而成。这些插销不提供不锈钢开口环。其他握柄长度的销钉可作为特殊订单提供。 公称直径1/4 英寸 轴直径 - 最大： 0.2485 英寸（1/4 英寸）。 轴直径 - 最小： 0.2485 英寸 0.247 英寸 滚珠宽度 0.5 英寸 握把长度： 0.289 英寸 至球顶长度 0.29 手柄高度 0.97 英寸 手柄底部直径 0.47 英寸 手柄底座高度 0.64 英寸 按钮直径 0.23 英寸 手柄直径 - 边缘：0.81 英寸
