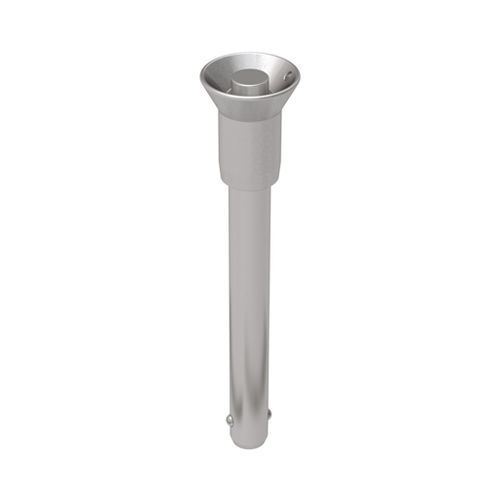

按钮式快卸销 MNCCH series

不锈钢海洋应用

这些快锁销可广泛应用于紧固、定位和校准。在按下手柄上的按钮之前，销钉不会松开。一旦按下按钮，钢珠就会缩回柄内，从而可以将销钉插入或拔出孔内。 柄的材料是 17-4 不锈钢。手柄设计用于防止意外松脱，由 303 不锈钢加工而成。这些插销不提供不锈钢开口环。其他握柄长度的销钉可作为特殊订单提供。 公称直径：5 毫米。 轴直径 - 最大： 4.96 毫米。 轴直径 - 最小 4.92 毫米。 握把长度： 10 毫米 球面宽度 5.54 毫米 球顶长度6 毫米 手柄高度： 24.6 毫米。 手柄底部直径 11.9 毫米 手柄底部高度 16.3 毫米。 钮扣直径 5.8 毫米 手柄直径 - 边缘：20.6 毫米。
