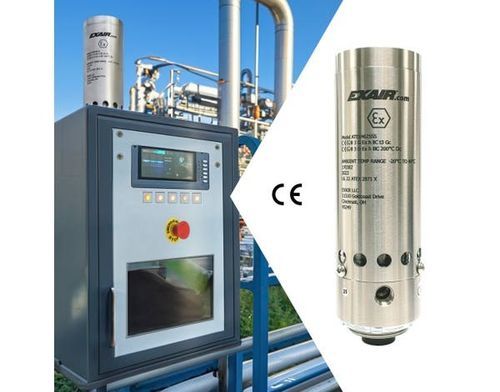

ATEX电柜空调 Model ATEX4730SS侧挂式紧凑型用于电脑室
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 配置
- 侧挂式
- 类型
- 紧凑型
- 应用
- 工业, 用于危险区域, 用于电脑室
- 其他特性
- 耐腐蚀, ATEX
- 制冷功率
最多: 1.64 W
(5.6 BTU/h)最少: 0.29 W
(0.99 BTU/h)- 声级
最多: 80 dB
最少: 73 dB
产品介绍
概述
不锈钢 ATEX 连续运行 Cabinet Cooler® 系统经设计并通过 ATEX 认证，可用于 ATEX 区域的 Zone 2 和 Zone 22 的已清洁并加压的电气柜。该系统采用涡流管（vortex tube）技术将压缩空气转换为冷气，提供无运动部件、低维护的冷却与吹扫解决方案。连续运行型在需要恒定冷却和持续正压吹扫时适用。系统包含 5 微米自动排水水-污物过滤分离器和冷气分配套件，可将冷气导入循环或定点冷却。冷却器停止时低压安全阀将关闭，以保持 NEMA 4X（IP66）外壳完整性。
应用
优点
型号（303 型不锈钢，连续运行）
型号 — Btu/hr（瓦）
ATEX4715SS — 1,000（293）
ATEX4725SS — 1,700（498）
ATEX4730SS — 2,000（586）
ATEX4740SS — 2,800（821）
ATEX4750SS — 3,400（997）
ATEX4760SS — 4,000（1,171）
ATEX4770SS — 4,800（1,406）
ATEX4780SS — 5,600（1,641）
型号（316 型不锈钢，连续运行）
型号 — Btu/hr（瓦）
ATEX4715SS-316 — 1,000（293）
ATEX4725SS-316 — 1,700（498）
ATEX4730SS-316 — 2,000（586）
ATEX4740SS-316 — 2,800（821）
ATEX4750SS-316 — 3,400（997）
ATEX4760SS-316 — 4,000（1,171）
ATEX4770SS-316 — 4,800（1,406）
ATEX4780SS-316 — 5,600（1,641）
性能（303/316 型，连续运行）
型号 — Btu/hr — 瓦 — 声级 dBA
ATEX4715SS / ATEX4715SS-316 — 1,000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1,700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2,000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2,800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3,400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4,000 — 1,171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4,800 — 1,406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5,600 — 1,641 — 85 dBA
工作原理
压缩空气进入由涡流管驱动的 Cabinet Cooler，并分为冷气流与热气流。冷气通过冷气分配套件被引入控制柜内部，而热气被排出。该系统以洁净冷气对外壳进行冷却与吹扫，同时不允许外界（环境）空气进入控制面板。
其他注意事项
安全与使用
ATEX Cabinet Cooler® 系统专为 Zone 2 与 Zone 22 的已清洁并加压的控制外壳使用而设计并取得 ATEX 认证。必须作为正确清洁并加压系统的一部分使用，不应单独作为唯一的清洁/吹扫控制器依赖。
技术规格
不锈钢 ATEX 连续运行 Cabinet Cooler® 系统经设计并通过 ATEX 认证，可用于 ATEX 区域的 Zone 2 和 Zone 22 的已清洁并加压的电气柜。该系统采用涡流管（vortex tube）技术将压缩空气转换为冷气，提供无运动部件、低维护的冷却与吹扫解决方案。连续运行型在需要恒定冷却和持续正压吹扫时适用。系统包含 5 微米自动排水水-污物过滤分离器和冷气分配套件，可将冷气导入循环或定点冷却。冷却器停止时低压安全阀将关闭，以保持 NEMA 4X（IP66）外壳完整性。
应用
- 可编程控制器
- 产线控制柜
- 电机控制中心
- 继电器配电盘
- 数控/数控系统（NC/CNC）
- 模块化控制中心
- 闭路电视（CCTV）摄像机
- 计算机机柜
- 激光机壳体
- 电子秤
优点
- 适用于 ATEX Zone 2 与 Zone 22
- 紧凑且成本低
- 冷却能力高达 5,600 Btu/hr（1,641 瓦）
- 运行安静
- 通过标准电气敲孔快速安装
- 保持 NEMA 4X（IP66）完整性
- 稳定外壳内温度和湿度
- 不含 CFC
- 无运动部件 — 免维护
- 免去机柜内风扇与过滤器
- 提供冲洗保护及耐腐蚀性（不锈钢型号）
型号（303 型不锈钢，连续运行）
型号 — Btu/hr（瓦）
ATEX4715SS — 1,000（293）
ATEX4725SS — 1,700（498）
ATEX4730SS — 2,000（586）
ATEX4740SS — 2,800（821）
ATEX4750SS — 3,400（997）
ATEX4760SS — 4,000（1,171）
ATEX4770SS — 4,800（1,406）
ATEX4780SS — 5,600（1,641）
型号（316 型不锈钢，连续运行）
型号 — Btu/hr（瓦）
ATEX4715SS-316 — 1,000（293）
ATEX4725SS-316 — 1,700（498）
ATEX4730SS-316 — 2,000（586）
ATEX4740SS-316 — 2,800（821）
ATEX4750SS-316 — 3,400（997）
ATEX4760SS-316 — 4,000（1,171）
ATEX4770SS-316 — 4,800（1,406）
ATEX4780SS-316 — 5,600（1,641）
性能（303/316 型，连续运行）
型号 — Btu/hr — 瓦 — 声级 dBA
ATEX4715SS / ATEX4715SS-316 — 1,000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1,700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2,000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2,800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3,400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4,000 — 1,171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4,800 — 1,406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5,600 — 1,641 — 85 dBA
工作原理
压缩空气进入由涡流管驱动的 Cabinet Cooler，并分为冷气流与热气流。冷气通过冷气分配套件被引入控制柜内部，而热气被排出。该系统以洁净冷气对外壳进行冷却与吹扫，同时不允许外界（环境）空气进入控制面板。
其他注意事项
- 过滤：系统包含 5 微米自动排水水‑污分离器，防止凝结水和杂质进入机柜。若压缩空气含油，建议增加一只油雾（合并）过滤器。
- 冷气分配套件：含柔性塑料管、接头及粘贴夹，用于将冷气导向循环或局部热点。
- 湿度：连续运行单元如果将外壳密封以防凝露，内部相对湿度可稳定在约 45%。
- 入口空气温度与压力：在 100 PSIG（6.9 BAR）供气条件下，典型温降约为 54°F（30°C）。入口温度升高或供气压力降低会降低冷却能力。
- 安装：通过标准电气敲孔（1‑1/2 NPS）安装。若无法顶装，可选侧装套件；NEMA 4/4X 完整性得以维持。
- 恒温器与电磁阀选项：恒温型包括 ATEX 认证的电磁阀与恒温器以实现高效控制；连续型包括冷却器、过滤分离器与冷气分配套件。
安全与使用
ATEX Cabinet Cooler® 系统专为 Zone 2 与 Zone 22 的已清洁并加压的控制外壳使用而设计并取得 ATEX 认证。必须作为正确清洁并加压系统的一部分使用，不应单独作为唯一的清洁/吹扫控制器依赖。
技术规格
- Brand: EXAIR
- Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
- Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
- Rated ATEX zones: Zone 2 and Zone 22
- Materials: Type 303 SS and Type 316 SS options
- Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
- No moving parts; maintenance‑free
- NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
- Sound levels: ~73–85 dBA depending on model and capacity
- Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
- Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
- Typical warranty: five year “Built To Last” warranty (manufacturer statement)
- Typical SKU example on page: PATEX4710SS
