ATEX电柜空调 Model ATEX4840

侧挂式紧凑型用于电脑室

概述
铝制恒温器控制 ATEX 配电柜冷却系统专为在 ATEX 区域（2区和22区）中使用的已净化电气外壳设计并获批准。该系统采用涡流管技术在无活动部件的情况下产生冷气，配有防止冷凝水和污物进入外壳的水/污物过滤分离器，并提供冷气分配组件以便循环或定向至热点。恒温器控制的系统工厂设定为95°F（35°C），仅当内部温度接近关键水平时才启用冷却器。产品符合 CE 要求，需与净化并加压的控制系统配合使用。

应用

• 可编程控制器
• 生产线控制柜
• 电机控制中心
• 继电器面板
• 数控/计算机数控系统（NC/CNC）
• 模块化控制中心
• 闭路电视摄像机（CCTV）
• 计算机机柜
• 激光设备外壳
• 电子称重设备

优势

• 适用于2区和22区
• 体积小，成本低
• 冷却能力高达5,600 Btu/hr（1,641 瓦）
• 运行噪音低
• 通过标准电气敲孔数分钟内即可安装
• 保持 NEMA 4（IP66）外壳等级完整性
• 稳定外壳内的温度和湿度
• 不含 CFC
• 无活动部件 — 免维护
• 防止误跳闸、热损伤和电路漂移
• 消除风扇、滤网及因过热导致的生产损失

型号（恒温器控制）
铝制 ATEX 配电柜冷却系统，恒温器控制
型号 — Btu/hr（瓦特）
ATEX4815 — 1,000（293）
ATEX4825 — 1,700（498）
ATEX4830 — 2,000（586）
ATEX4840 — 2,800（821）
ATEX4850 — 3,400（997）
ATEX4860 — 4,000（1,008）
ATEX4870 — 4,800（1,210）
ATEX4880 — 5,600（1,641）

型号 — 240V，恒温器控制
ATEX4815-240 — 1,000（293）
ATEX4825-240 — 1,700（498）
ATEX4830-240 — 2,000（586）
ATEX4840-240 — 2,800（821）
ATEX4850-240 — 3,400（997）
ATEX4860-240 — 4,000（1,008）
ATEX4870-240 — 4,800（1,210）
ATEX4880-240 — 5,600（1,641）

型号 — 24VDC，恒温器控制
ATEX4815-24VDC — 1,000（293）
ATEX4825-24VDC — 1,700（498）
ATEX4830-24VDC — 2,000（586）
ATEX4840-24VDC — 2,800（821）
ATEX4850-24VDC — 3,400（997）
ATEX4860-24VDC — 4,000（1,008）
ATEX4870-24VDC — 4,800（1,210）
ATEX4880-24VDC — 5,600（1,641）

性能（恒温器控制）— 在100 PSIG（6.9 BAR）时的冷却能力
型号 — Btu/hr — 瓦特 — 声级（dBA）
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1,000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1,700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2,000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2,800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3,400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4,000 — 1,171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4,800 — 1,406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5,600 — 1,641 — 85 dBA

工作原理
压缩空气进入由涡流管驱动的 Cabinet Cooler，被分为热气流和冷气流。热气经过消音后排出；冷气通过冷气分配套件进入控制柜。排气维持轻微正压，阻止外部空气进入控制面板，从而同时实现冷却和净化（purg）外壳。

其他注意事项

• 过滤：系统包含用于保护电子设备的5微米自动排水水和污物过滤器。如供应气中含油，建议使用聚结（油去除）过滤器。
• 冷气分配套件：包括柔性管、粘贴夹和接头，用于将冷气引导至热点。
• 湿度：连续运行系统在封闭外壳内将相对湿度稳定在约45%，不会产生内部凝结。
• 入口空气温度：在100 PSIG时，Cabinet Cooler 可提供约54°F（30°C）的供气温度降幅；入口温度升高或压力降低会降低冷却能力。
• 安装：通过标准电气 knockout 安装；提供侧装套件以在侧装时保持外壳等级。
• 恒温器控制：标准恒温器工厂设定为95°F（35°C）；对恒温器控制型号有 ATEX 认证的电磁阀和恒温器可选。

配件
用于顶部安装不可行场合的侧装套件（Type 303 或 Type 316 不锈钢制造）。冷气分配套件和过滤分离器随系统提供；恒温器型号包含电磁阀和恒温器。

技术规格

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs

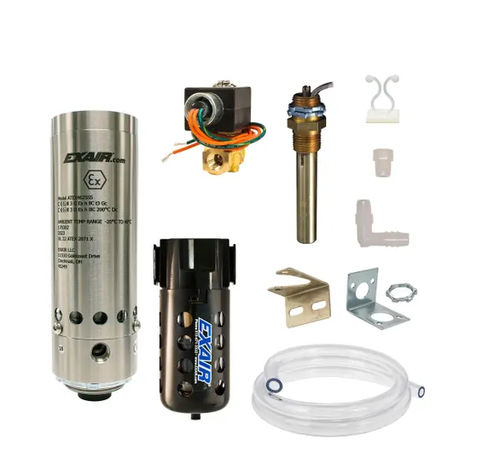

• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
