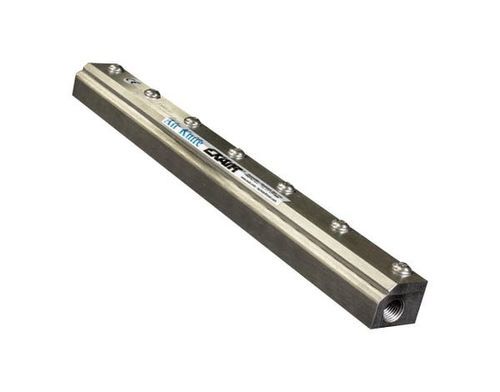

铝气刀 Model 2024 Standard

喷气冷却烘干

描述
Standard Air Knife™ 为 EXAIR 的原始气刀设计，采用 Coanda 轮廓将气流在出口处偏转 90°。由此形成低压区，可按 30:1 的比例吸入环境空气，产生强劲且均匀的气流。库存长度从 3" (76 mm) 到 48" (1219 mm)。提供铝或 303 型不锈钢材质；亦可按需定制尺寸和材料。

应用

• 清洗后零件干燥
• 轧机中板材清洁
• 输送带清理
• 网带/薄膜干燥或清洁
• 零件或组件冷却
• 环境分离
• 涂装前吹净
• 开袋/灌装作业
• 转换工序的废料清除

优点

• 比替代方案最多减少 10 dBA 噪音
• 降低压缩空气消耗
• 30:1 的空气放大倍数，提高有效流量
• 可选铝或 303 型不锈钢
• 结构紧凑、坚固，便于安装
• 库存长度最大达 48" (1219 mm)
• 无活动部件
• 两端设有压缩空气入口，安装灵活
• 通过更换垫片（shim）可调节力和流量

材料

• 铝 — 航空级铝合金机身，配塑料垫片；适用于无腐蚀/污染问题的环境。潮湿环境使用不锈钢螺钉以降低腐蚀。耐温可达 180°F (82°C)。
• 303 型不锈钢 — 常用等级，适用于轻度腐蚀环境，强度良好。耐温可达 800°F (427°C)。

型号（比较）

• Super Air Knife — 性能最佳：空气放大 40:1，层流气流，最高速度和最低空气消耗。
• Standard Air Knife — 30:1 放大，性能良好；气流均匀有力；相比 Super Air Knife 成本更低，但噪音更大且耗气更多。
• Full-Flow Air Knife — 经济型选择，放大 30:1；适合狭小空间；推力低于其他两种，耗气量和噪音处于中间水平。

配件

• Universal Air Knife Mounting System (Model 9060) — 不锈钢安装系统，确保精确固定，任意角度可调；最大伸出 30" (762 mm)。根据气刀长度使用多个支架。
• Air Knife 垫片套件 — 垫片用于设定排气间隙并调节力/流量。铝垫片套件：.001" (0.03 mm) 琥珀色，.003" (0.08 mm) 绿色，.004" (0.10 mm) 黄褐色；标准安装 .002" (0.05 mm) 红色垫片。可为不锈钢型号提供不锈钢垫片套件（三片 .002" (0.05 mm)）。

系统（按气流长度的标准 SKU）

• 3" (76 mm) — 仅 Standard Air Knife：2003 | Standard Air Knife Kit：2203 | Deluxe Kit：2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

规格 / 技术数据

• 空气放大比：30:1（在距目标 6" / 152 mm 处测得）
• 库存长度：3" 至 48" (76 mm 至 1219 mm)
• 材料：航空级铝或 303 型不锈钢
• 工作温度：铝可达 180°F (82°C)；303 型不锈钢可达 800°F (427°C)
• 无活动部件；两端设有压缩空气入口
• 通过垫片可调节排气间隙以改变力和流量
• 典型性能（12" Standard Air Knife，装配 .002" (0.05 mm) 垫片）：
• 20 PSIG (1.4 BAR) — 每英寸耗气量：1.3 SCFM (37 SLPM)；距目标 6" 处速度：4,000 FPM (20.3 m/s)；距 3' (914 mm) 处声级：65 dBA；6" 处每英寸力：0.45 oz (13 g)
• 40 PSIG (2.8 BAR) — 每英寸耗气量：2.0 SCFM (57 SLPM)；速度：5,800 FPM (29.5 m/s)；声级：74 dBA；每英寸力：1.1 oz (31 g)
• 60 PSIG (4.1 BAR) — 每英寸耗气量：2.7 SCFM (76 SLPM)；速度：8,500 FPM (43.2 m/s)；声级：80 dBA；每英寸力：2.0 oz (57 g)
• 80 PSIG (5.5 BAR) — 每英寸耗气量：3.4 SCFM (96 SLPM)；速度：11,000 FPM (55.9 m/s)；声级：83 dBA；每英寸力：2.7 oz (77 g)
• 100 PSIG (6.9 BAR) — 每英寸耗气量：4.1 SCFM (116 SLPM)；速度：13,000 FPM (66.0 m/s)；声级：86 dBA；每英寸力：3.3 oz (94 g)
• 可配置的安装/包含选项：垫片套件、滤器分离器、带快速接头的减压阀；Deluxe 套件可包含 EFC 电子流量控制和通用安装系统。
• 页面所示型号 / SKU：P2003（产品/配置标识）
