产品规格型号
- 功能
- 喷气
- 应用
- 食品饮料行业, 卫生保健应用, 制药应用, 化学应用
- 领域
- 工业
- 其他特性
- 直线型
- 材料
- 316不锈钢, 不锈钢, 铝, PVDF
- 压力
最多: 6.9 bar
(100.08 psi)最少: 1.4 bar
(20.31 psi)- 空气消耗量
最多: 642.6 m³/h
(22,693.2 ft³/h)最少: 5.6 m³/h
(197.76 ft³/h)- 长度
305 mm
(12 in)
产品介绍
概述

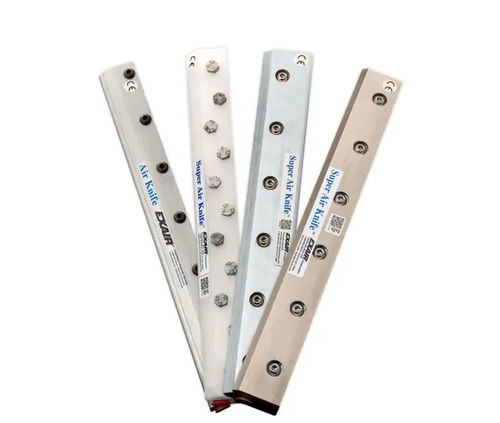

EXAIR的Super Air Knife™在其整个长度上产生均匀的层流气幕。其设计通过以约40:1的比率卷吸环境空气来显著降低压缩空气消耗，相较于传统吹气装置噪音更低，适用于吹除、干燥和空气幕等场合。多种材料和最长108 in（2743 mm）的长度有现货供应。
应用
优点
材料
型号 / 套件（摘要）
Super Air Knife提供单刀、带管路套件的变体、套件（垫片组、过滤分离器、压力调节器）、含管路的套件以及豪华套件（EFC电子流量控制、安装系统、垫片组、过滤器、调节器）。可用气流长度及示例产品编号涵盖从3"（76 mm）到108"（2743 mm）的铝、303SS、316SS及PVDF类型，以及对应的豪华和管路套件编号。
配件（示例）
系统 / 套件类型
性能（12" Super Air Knife 使用 .002" 垫片的代表性数据）
供气压力 (PSIG / BAR) | 每英寸空气消耗 (SCFM / SLPM) | 6"处速度 (FPM / m/s) | 3英尺处声级 (dBA) | 6"处每英寸力 (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g
工作原理
压缩空气进入分配腔并通过精密狭缝孔口引导。主气流沿平面表面流动并以约40:1的比例卷吸周围空气，形成层流均匀气幕，提供强劲气流同时将速度损失降至最低。
技术规格
EXAIR的Super Air Knife™在其整个长度上产生均匀的层流气幕。其设计通过以约40:1的比率卷吸环境空气来显著降低压缩空气消耗，相较于传统吹气装置噪音更低，适用于吹除、干燥和空气幕等场合。多种材料和最长108 in（2743 mm）的长度有现货供应。
应用
- 清洗后零件干燥
- 连轧厂板材清洁
- 输送线清洁
- 零件或组件冷却
- 网带（web）干燥或清洁
- 环境隔离 / 空气幕
- 喷漆前吹除
- 袋子打开/填充作业
- 转换工序中的废料移除
优点
- 运行安静（在许多应用中典型约69 dBA）
- 通过约40:1的空气放大实现极低的压缩空气消耗
- 全长均匀气流
- 通过选择垫片（shim）可调节力与流量
- 无运动部件（免维护）
- 两端及底部均有压缩空气进气口，便于安装
- 结构紧凑，埋入式紧固件便于安装
- 现货长度达108 in（2743 mm）；通过联接可实现无限系统长度
材料
- 铝 — 航空级铝材，配塑料垫片；适用于腐蚀/污染不是因素的一般用途；潮湿场所使用不锈钢螺钉；温度上限约180°F（82°C）。
- 303型不锈钢 — 常用等级，强度良好；适合弱腐蚀环境；温度上限约800°F（427°C）。
- 316型不锈钢 — 抗腐蚀性和强度更佳；适合食品、制药和外科制造；温度上限约800°F（427°C）。
- PVDF（聚偏二氟乙烯） — 优异的化学耐受性（无机化学品、溶剂、酸等）；使用PTFE垫片和耐腐蚀紧固件；适用于电镀、太阳能电池、锂离子电池、酸/碱转移、溶剂回收、半导体及医疗器械等；温度上限约275°F（135°C）。
型号 / 套件（摘要）
Super Air Knife提供单刀、带管路套件的变体、套件（垫片组、过滤分离器、压力调节器）、含管路的套件以及豪华套件（EFC电子流量控制、安装系统、垫片组、过滤器、调节器）。可用气流长度及示例产品编号涵盖从3"（76 mm）到108"（2743 mm）的铝、303SS、316SS及PVDF类型，以及对应的豪华和管路套件编号。
配件（示例）
- 通用 Air Knife 安装系统（型号 9060）— 不锈钢万向安装系统（推荐数量随刀长而异）
- Air Knife 管路套件 — 供气管、接头及压力表（24"及以上刀具提供已安装套件）
- 联接支架套件 — 用于连接两个 Super Air Knife 以实现更长的不间断气流
- 垫片套件 — 塑料、不锈钢或PTFE垫片，用于调整间隙、力和流量
系统 / 套件类型
- 仅 Super Air Knife
- 带安装管路的 Super Air Knife（已安装）
- Super Air Knife 套件（含垫片组、过滤分离器和压力调节器）
- 带安装管路的 Super Air Knife 套件（已安装）
- 豪华 Super Air Knife 套件（含 EFC 电子流量控制、安装系统、垫片组、过滤分离器和压力调节器）
性能（12" Super Air Knife 使用 .002" 垫片的代表性数据）
供气压力 (PSIG / BAR) | 每英寸空气消耗 (SCFM / SLPM) | 6"处速度 (FPM / m/s) | 3英尺处声级 (dBA) | 6"处每英寸力 (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g
工作原理
压缩空气进入分配腔并通过精密狭缝孔口引导。主气流沿平面表面流动并以约40:1的比例卷吸周围空气，形成层流均匀气幕，提供强劲气流同时将速度损失降至最低。
技术规格
- 空气放大率：约 40:1
- 现货长度：3" 至 108"（76 mm 至 2743 mm）；通过联接可实现无限系统长度
- 材料：Aluminum, Type 303 SS, Type 316 SS, PVDF
- 典型声级：约 69 dBA（取决于应用）
- 垫片调节：出厂安装 .002" 垫片；提供额外垫片（.001", .002", .003", .004" 等）以改变力/流量
- 可用套件选项：管路套件、过滤/分离器 + 调压器套件、含 EFC 与安装系统的豪华套件
- 运行温度上限（约）：铝至 180°F (82°C)；303/316 SS 至 800°F (427°C)；PVDF 至 275°F (135°C)
- 页面显示示例价格：282 (USD) — 适用于某一特定可配置项；最终价格取决于所选选项
