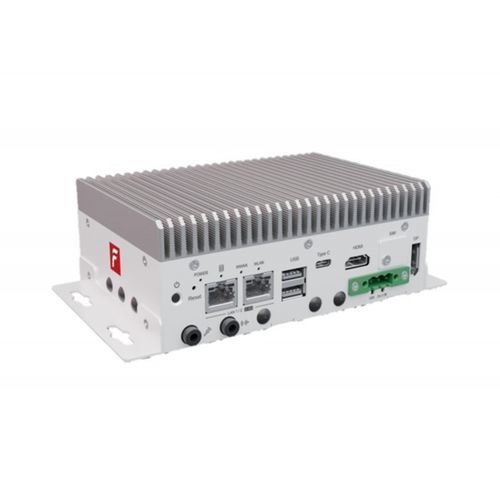

无显示车载终端 VAI-MTL

Intel® Core™ Ultra 7 165U用于严苛环境用于铁路应用

特点

• Intel Core Ultra AI 就绪车载视觉嵌入式系统
• 搭载 Intel® Core™ Ultra 7 165U 处理器（12 核）
• 内置神经处理单元（NPU）实现 AI 加速
• 支持 DDR5 5600MHz 内存，1 x SO‑DIMM，最高 48GB
• 宽输入电压 DC 9V–55V，带点火控制
• 认证：CE、FCC、UKCA、EN50155

亮点

• 多显示输出：3 x DisplayPort（含 USB‑C），最高 4K
• 高速 USB：USB 3.2 Gen2x2 Type‑C（20Gbps）及 Gen2 Type‑A 接口
• 高效网络：2 x 2.5GbE，支持 Intel® TSN
• 易于集成：兼容 Intel® ESDQ 与 OpenVINO™ Toolkit

规格
系统
型号：VAI-MTL
处理器 / CPU：Intel® Core™ Ultra 7 165U（12 核）
图形控制器 / GPU：Intel® Graphics
内存：1 x DDR5 5600MHz SO‑DIMM，最高 48GB
蜂窝：支持 4G / 5G
无线：支持 Wi‑Fi / Bluetooth
BIOS：AMI SPI 128Mbit
操作系统：Windows 11 / Linux（可按需提供）
硬件安全：TPM 2.0

视频 / 录制
显示：1 x HDMI 2.1：最高 4096x2304@60Hz；1 x DP 1.4：最高 4096x2304@60Hz；1 x DP 1.4（USB‑C）：最高 3840x2160@60Hz
压缩格式：H.264 / H.265
采集：1 x HDMI 输入（最大 3840x2160@60）；1 x HDMI 循环（最大 3840x2160@60）
视频格式：RGB / YUY2 / NV12；音频采样率：32 / 44.1 / 48KHz；色深：10 位
预览分辨率：1920x1080 @30fps（NTSC）/ 25fps（PAL）

存储
SATA：1 x SATA III（6Gbps），内置 2.5" SSD 托架
M.2 Key M：1 x M.2 Key M 2280，PCIe 4.0 x4

I/O
以太网：2 x 2.5GbE（RJ‑45）
串口：2 x RS‑232/422/485（ESD 8kV）
USB：1 x USB 3.2 Gen2x2 Type‑C（最大 20Gbps / DP 1.4）；2 x USB 3.2 Gen2 Type‑A
音频：1 x Line Out；1 x MIC In
按钮：Power、Reset
指示灯：Power、HDD、WWAN、WLAN
天线孔：5 个

扩展
Mini PCIe：—
M.2 Key B：1 x M.2 Key B 3042/3052：PCIe x2 / USB3（默认）/ USB2
M.2 Key E：1 x M.2 Key E 2230：PCIe x1 / USB2
SIM 插槽：1 x 外部 Nano SIM 卡座

电源
电源输入：DC 9–55V（带点火引脚）
电源接口：3 针端子块

机械与环境
尺寸：150.4 x 106.2 x 57.0 mm（不含支架）
重量：1.3 kg
安装：壁挂安装
工作温度：0°C–40°C（含采集）；-40°C–70°C（不含采集）
存储温度：-40°C–85°C
冲击：IEC 60068‑2‑27：SSD 50G @ 壁挂，半正弦，11ms
振动：IEC 60068‑2‑64：SSD 5Grms，5Hz–500Hz，3 轴
EMC / 法规：CE、FCC、UKCA、EN50155、EN50121‑3‑2

特性 / 技术规格

• 型号：VAI-MTL
• CPU：Intel® Core™ Ultra 7 165U（12 核）
• 内存：DDR5 5600MHz，最高 48GB（1 x SO‑DIMM）
• 存储：1 x SATA III（2.5" SSD）+ 1 x M.2 Key M（2280，PCIe 4.0 x4）
• 显示：HDMI 2.1 + 2 x DP 1.4（其中一个经由 USB‑C），最高 4K
• 网络：2 x 2.5GbE，支持 4G/5G，Wi‑Fi / Bluetooth
• I/O：USB 3.2 Gen2x2 Type‑C（20Gbps），2 x USB 3.2 Gen2 Type‑A，2 x RS‑232/422/485
• 电源：DC 9–55V，带点火控制，3 引脚端子块
• 耐用性：符合 EN50155；宽工作温度，符合冲击与振动规范
