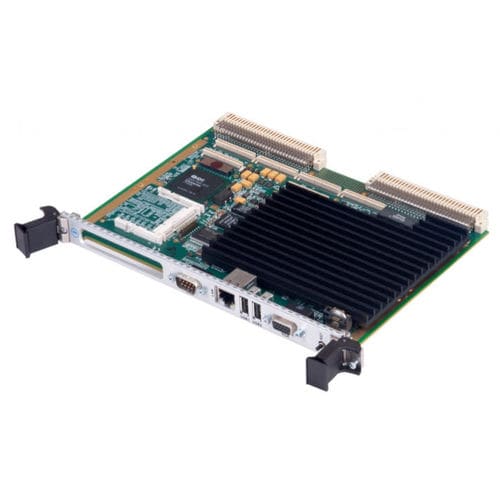

VME单板机 CPU-71-16

Intel® Core i7Sandy Bridge6U

CPU-71-16 是基于 VMEbus 6U 外形的高性能单板计算机 (SBC)。CPU-71-16 既有对流冷却型，也有坚固耐用的传导冷却型，可满足众多需要最大处理能力、低功耗和小物理尺寸的商业和...应用的需求。 CPU-71-16 的核心是英特尔第二代酷睿 i7 ULV Sandy Bridge 处理器和 QM67 美洲狮点平台控制器集线器 (PCH)。这两个设备构成了设计的中央处理主干。CPU-71-16 处理器集成了双通道内存控制器，最高支持 8 GB DDR3 SDRAM，运行频率高达 1333MHz。 CPU-71-16 支持两个 PMC 和一个可选 XMC：板载 XMC 通过一个 PCIe x8（Gen 2）与酷睿 i7 CPU 相连；两个 PMC 通过一个 PCIe 到 PCI 的桥接实现，通过 PCIe x1 链接与 QM67 PCH 相连。背板的 VME 接口由 Universe IID PCI-VMEbus 接口控制器实现。 CPU-71-16 提供前面板和 P2/P0 以太网端口：Intel 82579 10/100/1000BaseT 以太网控制器路由到前面板接入的 RJ45 接口，而 82571EB 双 10/100/1000 BaseT 则提供两个额外的千兆以太网端口，路由到 P2 或 P0，以符合 VITA 31.1 以太网背板网络。三个 RS-232 端口和一个 LPT1 端口也被路由到 P2。 CPU-71-16 支持板载 CFast（SATA）卡，用于可启动存储。此外，还提供高温和传导冷却版本。
