3-4轴数控铣床 TH-3013NC
旋转主轴旋转台式切割

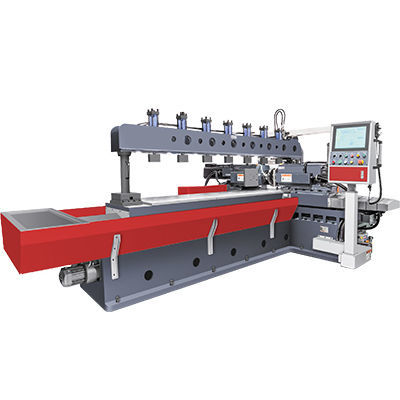

3-4轴数控铣床 - TH-3013NC - ESTOPCNC - 旋转主轴 / 旋转台式 / 切割
3-4轴数控铣床 - TH-3013NC - ESTOPCNC - 旋转主轴 / 旋转台式 / 切割
3-4轴数控铣床 - TH-3013NC - ESTOPCNC - 旋转主轴 / 旋转台式 / 切割 - 图像 - 2
3-4轴数控铣床 - TH-3013NC - ESTOPCNC - 旋转主轴 / 旋转台式 / 切割 - 图像 - 3
3-4轴数控铣床 - TH-3013NC - ESTOPCNC - 旋转主轴 / 旋转台式 / 切割 - 图像 - 4
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
3-4轴
卧式/立式
旋转主轴
结构
旋转台式
相关功能
切割
应用
用于家具
其他特性
X轴

3,000 mm
(118.11 in)

Y轴

最多: 1,350 mm
(53.15 in)

最少: 90 mm
(3.54 in)

Z轴

290 mm
(11.42 in)

转速

最多: 600 rpm
(3,770 rad.min-1)

最少: 50 rpm
(314 rad.min-1)

输出功率

最多: 750 kW
(1,019.72 hp)

最少: 15 kW
(20.39 hp)

最大台面负荷

6,000 kg
(13,228 lb)

总重量

18,000 kg
(39,683.21 lb)

整体长度

8,300 mm
(326.8 in)

整体宽度

4,100 mm
(161.4 in)

总高度

2,500 mm
(98.4 in)

产品介绍

产品概述
ESTOP 双工位铣床 TH-3013NC 为头部移动式 CNC 双工位铣床,适用于工业生产环境中对大尺寸面板和重型工件的加工。

应用
  • 家具与木工行业的面板和板材铣削
  • 复合板与层压板的加工处理
  • 可集成于自动化切割与加工生产线


技术参数
  • 型号:TH-3013NC
  • 控制系统:(LNC)
  • 切削宽度:90–1350 mm
  • 最大切削长度:3000 mm
  • 最大切削厚度:290 mm
  • 转盘直径:630 mm
  • 转盘工作台尺寸:800 x 800 mm
  • 工作台尺寸(长 x 宽):3850 x 720 mm
  • 切削盘直径:300 mm
  • 主轴转速范围:50–600 r.p.m
  • 主轴配置:齿轮传动头
  • 主轴电机功率范围:15–750 kW
  • 伺服电机:X轴 5.5 kW;Y轴 5.3 kW;Z轴 5.3 kW;C轴 3 kW
  • 工作台最大承载能力:6000 kg
  • 整机重量(约):18000 kg
  • 外形尺寸(长 x 宽 x 高):8300 x 4100 x 2500 mm


标签
  • Duplex
  • milling
  • machine
* 显示价格为参考价,此价格不含税、不含运费、不含关税,也不包含因安装或投入使用所产生的其他额外费用。参考价格可能因国家、原材料价格和汇率的不同而产生变化。
